RTA - Renault Laguna: Contacteur sous siege

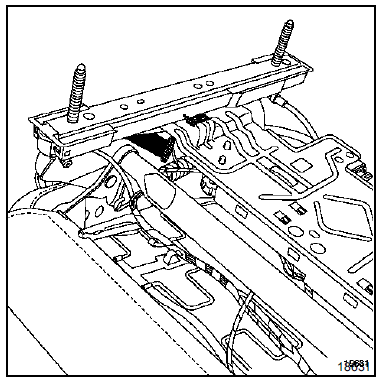

Le siège conducteur est équipé d'un contacteur de position de glissière.
Celui-ci permet de modifier le gonflage de l'airbag frontal conducteur (petit ou grand volume) en fonction de la position du conducteur, selon la violence du choc.
Pour son remplacement, déposer le siège puis raccorder le nouveau contacteur à l'aide de manchons thermorétractables ou remplacer le cablage complet.
Contrôler impérativement ce fonctionnement après un choc ayant entraîné un déclenchement d'airbags
Intervention sur les cablages de mise a feu
En cas d'anomalie constatée sur un des câblages,
l'élément doit être impérativement remplacé et non
réparé.
Ce dispositif de sé ...
Les pretensionneurs de ceinture
Description
Les véhicules sont équipés de plusieurs modèles de
prétensionneurs de ceinture de sécurité.
De prétensionneurs de boucle sur c ...
