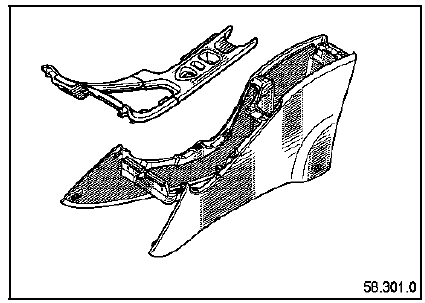

DEPOSE

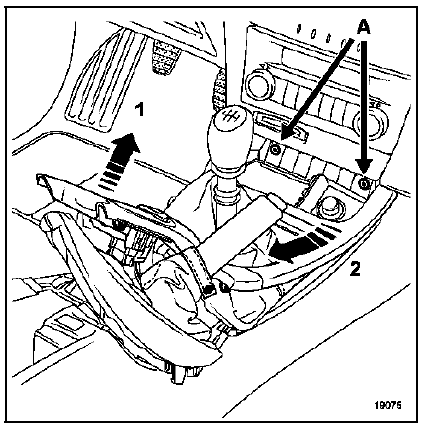

Déclipser :
1597 protégé par du ruban de masquage en son extrémité).
Déposer les deux vis de fixation (A) (étoile T20).

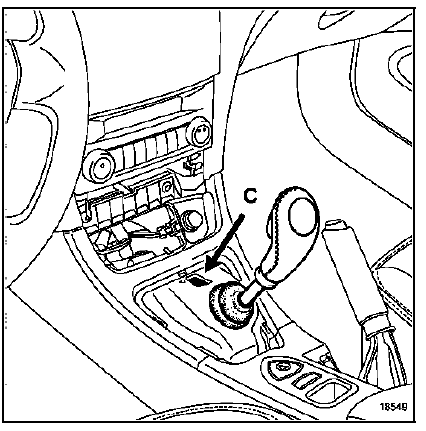

NOTA : il est possible de manoeuvrer le levier de vitesse automatique en appuyant sur le bouton (C).

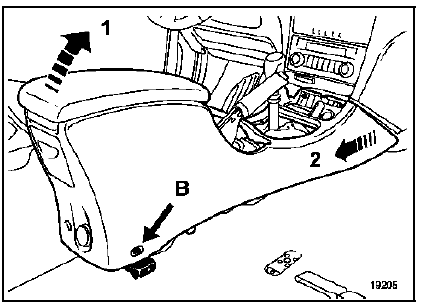

Avancer les sièges avant au maximum.
Déposer les deux vis de fixation (B) (étoile T20).
Dégager la console centrale (1) puis (2).
Planche de bordMoteurs F4P-K4M
Les injecteurs sur le moteur F4P SONT DE TYPE
MAGNETI MARELLI PICO et de type SIEMENS
DEKA sur le moteur K4M.
Ils sont fixés à la rampe d'injection par des agrafes.
Le carburant circule en permanence sur la
circonférence du corps de l'injecteur. Ce balayage en
carb ...
Boîtier de filtre à air
Moteurs K4M et F4P
DEPOSE
Débrancher la batterie.
Déposer le résonateur d'air.
Débrancher le tuyau de dépression du servofrein (1)
(côté collecteur).
Déposer :
la patte de fixation (4) du connecteur de sonde à
oxyg&egr ...
Interprétation des défauts
CIRCUIT
CAPTEUR VITESSE ROUE AVANT GAUCHE.
CONSIGNES
Particularités : Rien à signaler.
Contrôler le branchement et l'état de la connectique du capteur.
Vérifier et assurer la continuité des liaisons suivantes :
Connecteur du capteur voie 1 voie 46
...
