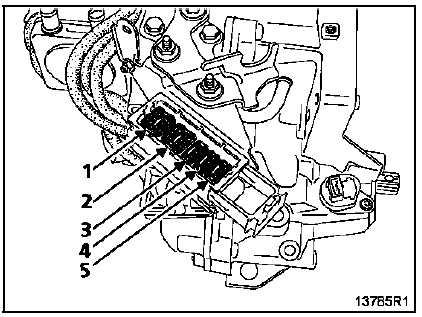

RTA - Renault Laguna: Connecteur modulaire
DP0
- Connecteur VERT (Contacteur multifonction)
- Connecteur JAUNE (interface Electronique Hydraulique)
- Connecteur VERT (pression ligne)
- Connecteur JAUNE (vitesse turbine)
- Connecteur BLEU (électrovanne de pilotage du débit d'échangeur).
NUMEROTATION DES VOIES
Electrovannes
DP0
La dépose des électrovannes s'effectue après la
dépose du distributeur hydraulique (voir chapitre
concerné).
EVM Electrovanne de modulation
EVLU Ele ...
Transmissions
...
D'autres materiaux:
Principe de fonctionnement
NON REGULE
Tableau de commande
Témoin de fonctionnement du pare-brise dégivrant,
Réglage de la température,
Mise en service de l'air conditionné,
Répartition de l'air dans l'habitacle,
Mise en service de la lunette arrière dégi ...
Groupe motoventilateur
DEPOSE
Le motoventilateur est accessible par le dessous de la
planche de bord.
Débrancher :
la batterie
le connecteur du motoventilateur.
Déposer la vis de fixation du motoventilateur.
Tourner le motoventilateur (320) dans le sens horaire
pour le déclipser du g ...
Réglage en site
DEPOSE/REPOSE DU BOITIER DE COMMANDE (2)
Ouvrir la trappe à fusibles afin de passer la main pour
appuyer sur les ergots (1).
Déclipser le support du boîtier de commande.
Débrancher le connecteur, puis désolidariser la
commande de la platine support.
...
