RTA - Renault Laguna: Connecteur de garniture de pavillon
La garniture de pavillon n'est pas collée sur le véhicule. Celle-ci est maintenue par les joints des ouvrants, par les pare-soleil et par les poignées de virage (utiliser l'outil Car. 1597).
Il est possible de remplacer la garniture et conserver le faisceau ou de remplacer le faisceau et conserver la garniture.
DEPOSE
Le faisceau est collé sur la garniture. En cas de dépose, chauffer la colle à l'aide d'un pistolet à colle puis couper le cordon de colle en prenant garde de ne pas blesser le faisceau.

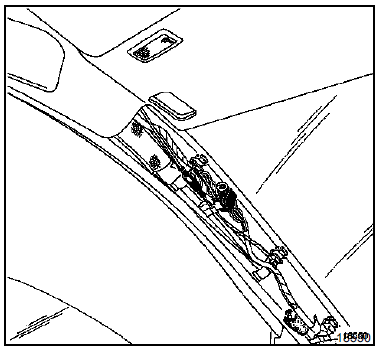

Il est également possible de laisser en place le faisceau en défaut, et de coller le nouveau faisceau le long de celui-ci.
REPOSE

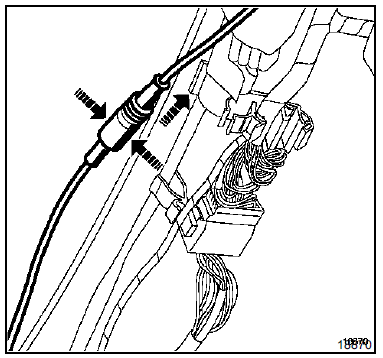

Lors de la repose du faisceau sur la garniture, il est impératif de respecter la position des connecteurs par rapport au bord de la garniture. Un repère sur la faisceau doit coïncider avec le bord de la garniture.

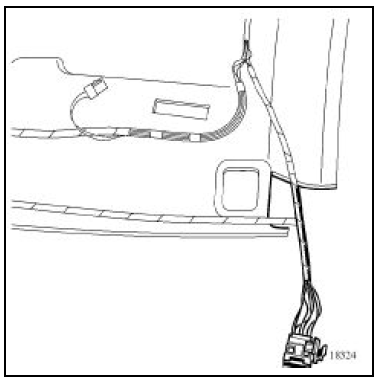

Particularités de l'antenne main-libre

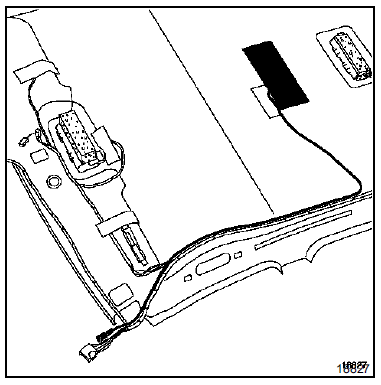

L'antenne main-libre est collée sur la garniture. Elle peut être remplacée seule.
Connecteur automatique de siège
CONNECTEUR AUTOMATIQUE DE SIEGE
BRANCHEMENT (le plus complet)
ATTENTION : lors de la dépose d'un siège,
prendre garde à ne pas dégrafer le connecteur afin
de ...
D'autres materiaux:
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
Réglage en site
DEPOSE/REPOSE DU BOITIER DE COMMANDE (2)
Ouvrir la trappe à fusibles afin de passer la main pour
appuyer sur les ergots (1).
Déclipser le support du boîtier de commande.
Débrancher le connecteur, puis désolidariser la
commande de la platine support.
...
Interprétation des états
Tension
d'alimentation calculateur
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Vérifier la valeur de la tension + batterie.
+ 12V contact
repos du relais APC
CONSIGNES
Aucun défaut ne doit être présent ou mé ...
