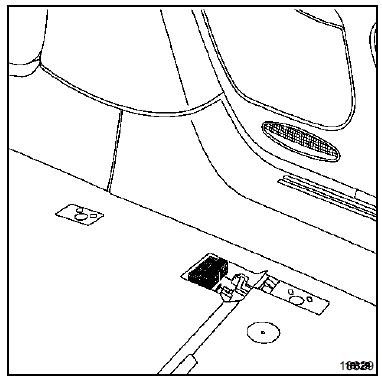

CONNECTEUR AUTOMATIQUE DE SIEGE

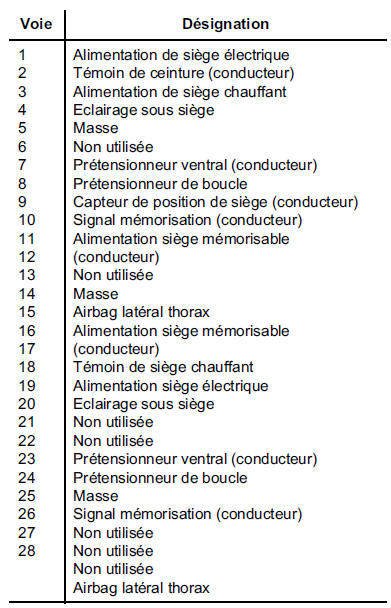

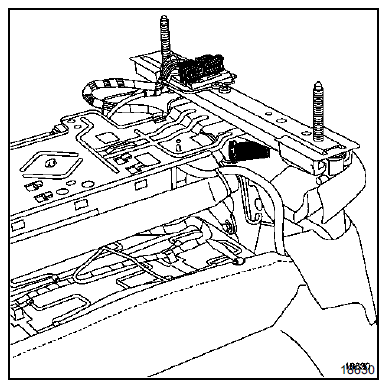

BRANCHEMENT (le plus complet)
ATTENTION : lors de la dépose d'un siège, prendre garde à ne pas dégrafer le connecteur afin de ne pas générer d'électricité statique pouvant entraîner un déclenchement d'airbag.
