DEPOSE

Débrancher la batterie.

Vidanger le circuit réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

Déposer :

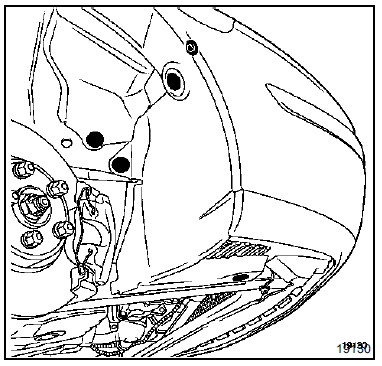

  • la protection sous moteur,
  • partiellement les pare-boues.

Débrancher les connecteurs (E) d'alimentation des

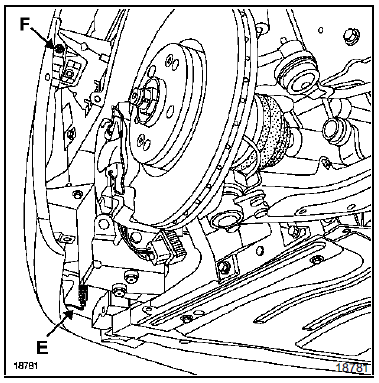

Débrancher les connecteurs (E) d'alimentation des antibrouillard (si équipé).

Déposer les deux vis de fixation latérale (F).

Dégager partiellement le bouclier.

Débrancher l'alimentation des gicleurs de lave phare (si équipé).

Déposer :

Déposer :

  • le bouclier (deux opérateurs),
  • la calandre,
  • les optiques,
  • la traverse supérieure,

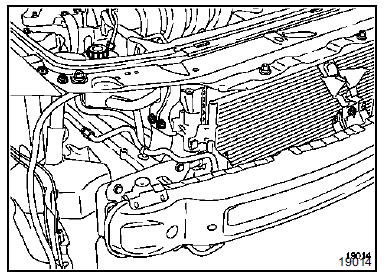

  • les raccords des tuyaux de la boucle froide sur le condenseur.

Débrancher le capteur trifonction.

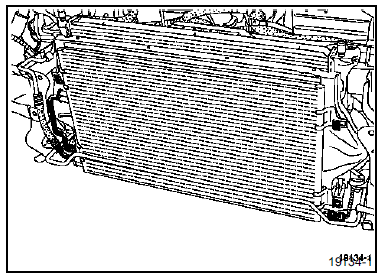

Déposer :

  • les agrafes des fixations inférieures du condenseur,

  • le condenseur.

REPOSE

Vérifier le bon maintien du condenseur.

Huiler les joints des tuyaux avec de l'huile préconisée.

Procéder en sens inverse de la dépose.

Repose du bouclier (à deux personnes) :

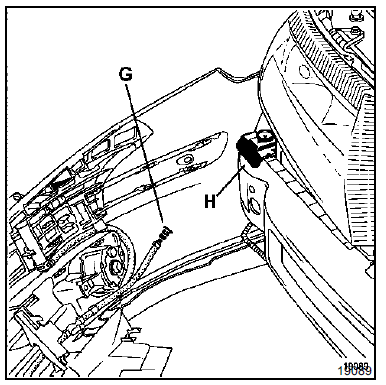

  • Brancher l'alimentation des gicleurs de lave-phare (G) (si équipé),
  • Présenter le bouclier devant la traverse, puis faire coïncider les platines guide avec les éléments d'indexage (H).

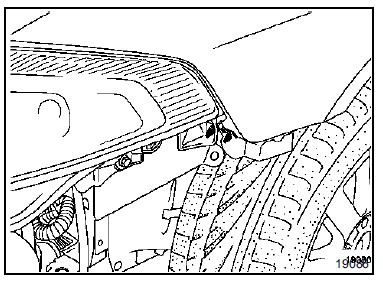

Vérifier le bon maintien entre les agrafes de centrage

Vérifier le bon maintien entre les agrafes de centrage latéral et le bouclier.

Effectuer le remplissage du circuit de fluide réfrigérant

Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

Lors d'un remplacement du condenseur, rajouter 30 ml d'huile préconisée dans le compresseur.
