RTA - Renault Laguna: Commande externe des vitesses

DP0

DEPOSE DES CABLES DE PASSAGE ET DE SELECTION DES VITESSES

DEPOSE

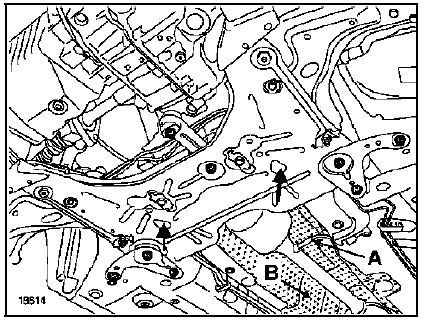

Sous le véhicule :

Débrancher la sonde à oxygène (A).

Déposer :

• la ligne d'échappement (voir chapitre 19),
• les deux vis de fixation de l'écran thermique,
• l'écran thermique (B).

A l'aide d'une lame coupante, découper le dessous du boîtier suivant l'empreinte circulaire.

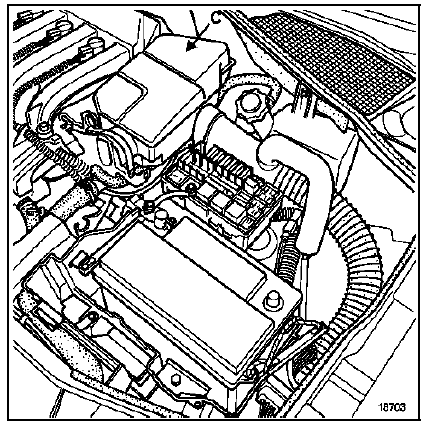

Dans le compartiment moteur : Déposer le boîtier résonateur (C).

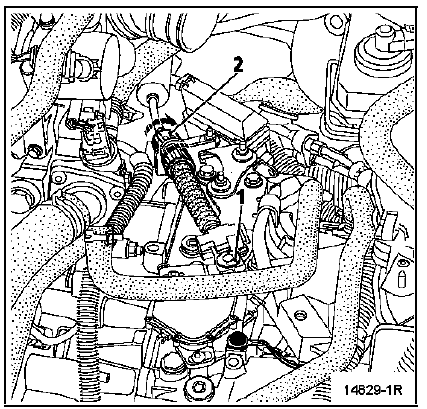

Dégrafer :

• la rotule (1) du câble de contacteur multifonction (CMF),
• le câble (2) de contacteur multifonction en déverrouillant l'arrêt de gaine.

NOTA : ne pas manoeuvrer la bague orange lors de cette opération. Il est possible que celle-ci casse à la dépose ou à la repose. Le cas échéant, ne pas remplacer le câble de commande, l'absence de cette pièce ne dégradant pas la fonctionnalité du système.

Déposer le câble de commande externe des vitesses.

REPOSE

Procéder dans le sens inverse de la dépose.

Régler le câble de sélection de vitesses au niveau du contacteur multifonction.

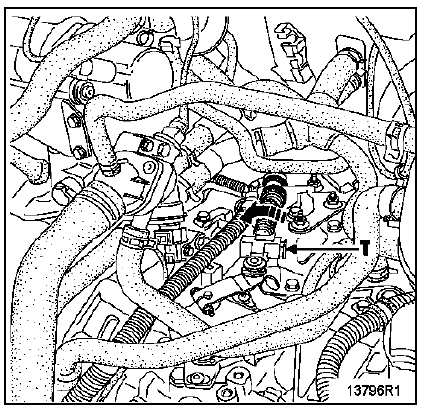

Appuyer sur le tiroir (T) puis bloquer en position à l'aide du clip.

Rebrancher le câble sur la rotule du contacteur multifonctions en position N au sélecteur de vitesses et au contacteur multifonctions (CMF).

Actionner le clip du tiroir (T) pour verrouiller la position.

Le réglage est effectué.

SU1

DEPOSE DES CABLES DE PASSAGE ET DE SELECTION DES VITESSES

DEPOSE

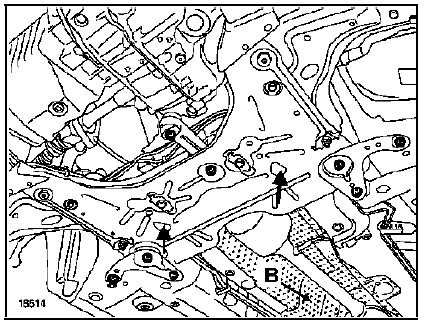

Sous le véhicule :

Déposer :

• la ligne d'échappement (voir chapitre 19),
• les deux vis de fixation de l'écran thermique,
• l'écran thermique (B).

A l'aide d'une lame coupante, découper le dessous du boîtier suivant l'empreinte circulaire.

Dans le compartiment moteur :

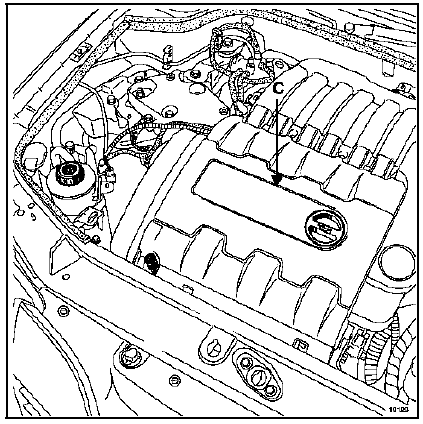

Déposer la protection moteur (C).

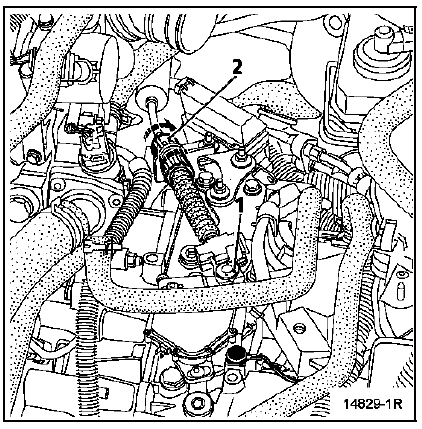

Dégrafer :

• la rotule (1) du câble de contacteur multifonction (CMF),
• le câble (2) de contacteur multifonction en déverrouillant l'arrêt de gaine.

NOTA : ne pas manoeuvrer la bague orange lors de cette opération. Il est possible que celle-ci casse à la dépose ou à la repose. Le cas échéant, ne pas remplacer le câble de commande, l'absence de cette pièce ne dégradant pas la fonctionnalité du système.

Déposer le câble de commande externe des vitesses.

REPOSE

Procéder dans le sens inverse de la dépose.

Régler le câble de sélection de vitesses au niveau du contacteur multifonction.

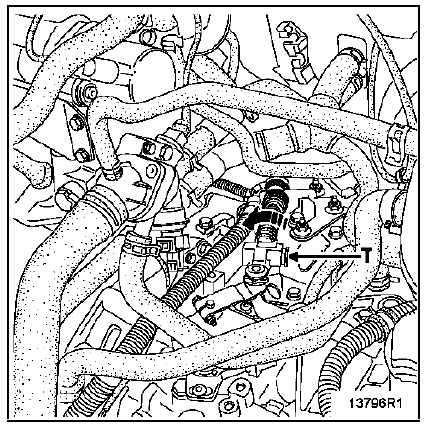

Appuyer sur le tiroir (T) puis bloquer en position à l'aide du clip.

Rebrancher le câble sur la rotule du contacteur multifonctions en position N au sélecteur de vitesses et au contacteur multifonctions (CMF).

Actionner le clip du tiroir (T) pour verrouiller la position.

Le réglage est effectué.
