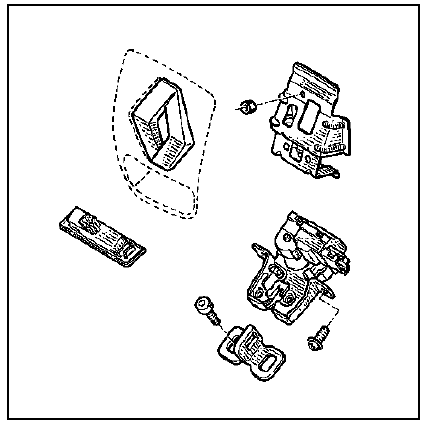

RTA - Renault Laguna: Commande d'ouverture et serrure de hayon
NOTA : en cas de panne, il est possible d'ouvrir le hayon manuellement.

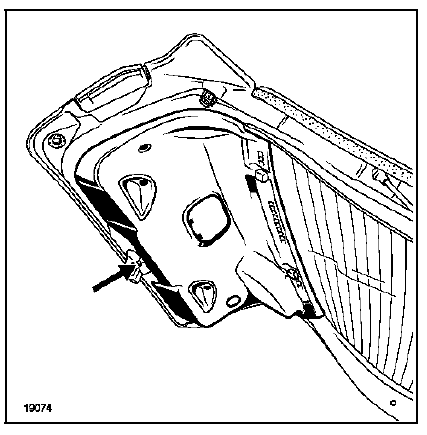

A l'aide d'un petit tournevis, actionner l'ergot (A) par l'intérieur du véhicule.
DEPOSE
Après avoir déposé la garniture de hayon,
déposer le cache-protecteur de serrure.

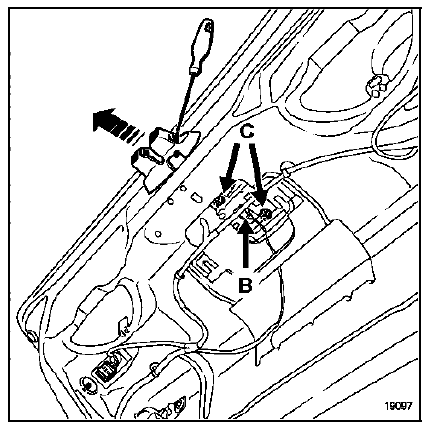

Débrancher le connecteur (B).
Déposer les deux écrous du support de fixation de la commande d'ouverture (C).

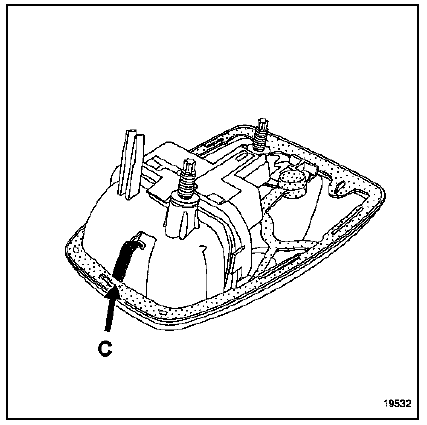

Déclipser le clips d'indexage (C).
Déposer :
- la commande d'ouverture et son support,

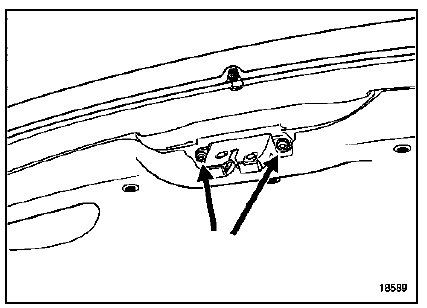

- les deux vis de fixation de la serrure.
Débrancher le connecteur puis déposer la serrure.
