RTA - Renault Laguna: Collecteurs
Moteur F9Q

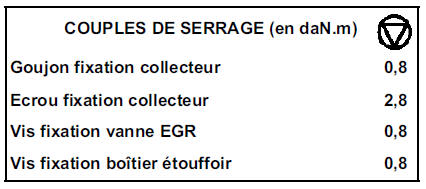

DEPOSE
REMARQUE : la dépose des collecteurs impose la dépose du turbocompresseur (voir chapitre 12 "Suralimentation"). Les deux collecteurs ne peuvent pas être déposés séparément.
Débrancher :
- la batterie,
- le tuyau d'arrivée d'air de l'étouffoir,
- la vanne électrique d'EGR.
Déposer :

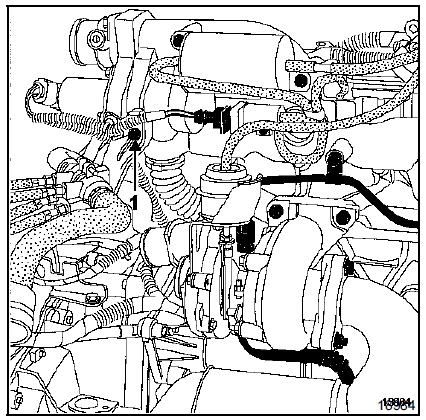

- la vis (1) de fixation du boîtier thermoplongeur et écarter celui-ci.

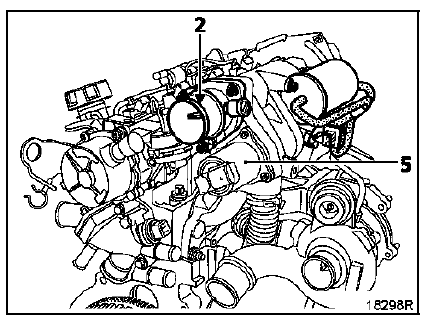

- le boîtier étouffoir (2),
- la vanne électrique d'EGR (5).
Déposer le tuyau d'EGR et la patte de levage.

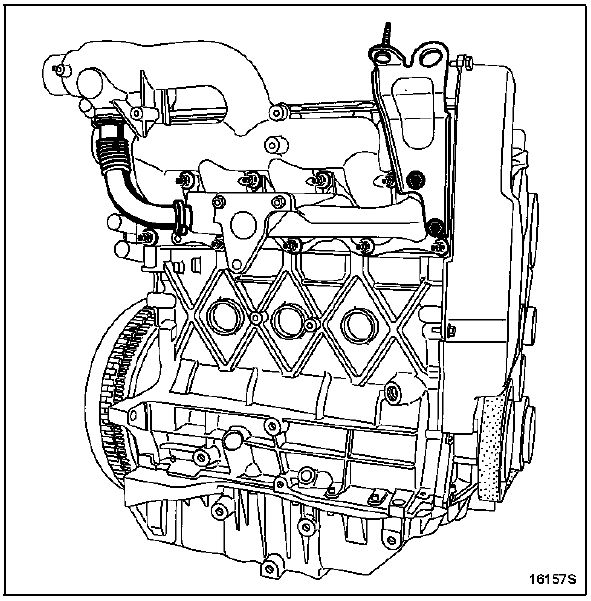

Déposer les écrous fixant les collecteurs.

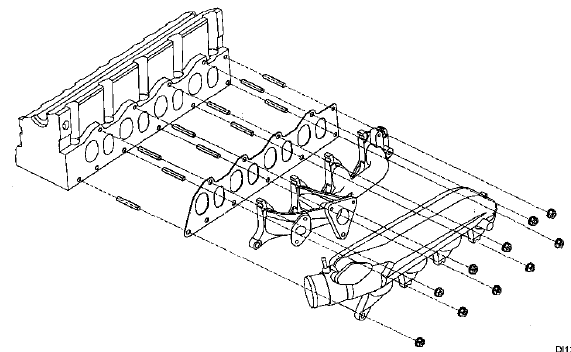

REPOSE
Pratiquer dans le sens inverse de la dépose.
Changer le joint des collecteurs et veiller à bien le mettre en place, le joint de la vanne d'EGR et le joint du boîtier étouffoir.
