Notice d'utilisation - Renault Laguna III: Coffre à bagages

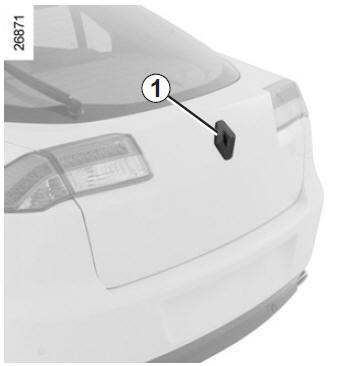

Version berline
Version berline
Pour ouvrir
Pressez le bouton 1 et soulevez la porte de coffre.
Pour fermer
Abaissez la porte de coffre en vous aidant, dans un premier temps, des poignées intérieures 3.

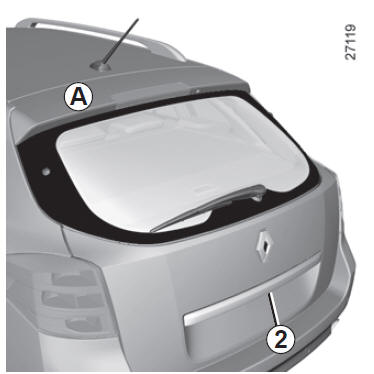

Version break
Version break
Pour ouvrir
Pressez le bouton 2 et soulevez la porte de coffre.
Pour fermer
Abaissez la porte de coffre en vous aidant, dans un premier temps, des poignées intérieures 3.
| Il est interdit de monter des accessoires (porte-vélos,
porte-bagages...) qui reposent
sur le becquet A de la porte de coffre.
Risque de blessures et/ou de détérioration. |

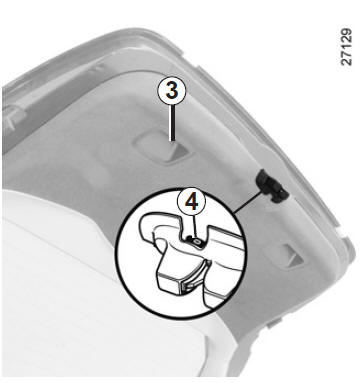

Ouverture manuelle de l'intérieur
Ouverture manuelle de l'intérieur
Particularité :
En cas d'impossibilité de déverrouillage du coffre, il est possible de le faire manuellement de l'intérieur.
- accédez au coffre en basculant le(s) dossier(s) de la banquette arrière,
- insérez un crayon, ou objet similaire, dans la cavité 4 et faites coulisser l'ensemble comme indiqué sur le dessin,
- poussez la porte de coffre pour l'ouvrir.
