Notice d'utilisation - Renault Laguna III: Changement de roue
| Enclenchez le signal de détresse. Garez le véhicule à l'écart de la circulation sur un sol horizontal, non glissant et résistant (si nécessaire, interposez un support solide sous la semelle du cric). Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position P pour les boîtes de vitesses automatiques). Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation. |
Véhicules équipés du cric et de la clé de roue
Si nécessaire, déposez l'enjoliveur.

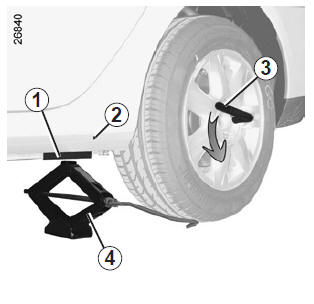

Débloquez les vis de la roue à l'aide de la clé de roue 3. Positionnez-la de façon à pouvoir appuyer dessus.
Présentez le cric 4 horizontalement, la tête du cric doit être positionnée à hauteur du renfort tôle 1 le plus proche de la roue concernée, signalé par une flèche 2.
Lorsque le véhicule n'est pas équipé du cric, de la clé de roue..., vous pouvez vous en procurer chez un Représentant de la marque.
| En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d'un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez. |
Commencez à visser le cric à la main pour placer convenablement sa semelle (légèrement rentrée sous le véhicule).
Donnez quelques tours de manivelle jusqu'à décoller la roue du sol.
| Pour éviter tout risque de blessure ou de dommage au véhicule, développez le cric jusqu'à ce que la roue à remplacer soit à 3 centimètres maximum du sol. |
Démontez les vis et retirez la roue.
Mettez la roue de secours en place sur le moyeu central et tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu.
Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours.
Serrez les vis en vous assurant du bon placage de la roue sur son moyeu et dévissez le cric.
Roue au sol, serrez les vis fortement, et faites contrôler le serrage le plus rapidement possible : couple de serrage 130 N.m (couple de serrage pour les véhicules avec roues arrière directrices : 145 N.m).
Vis antivol
Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d'impossibilité de montage de l'enjoliveur de roue).
| En cas de crevaison, remplacez
la roue le plus rapidement
possible. Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste. |
Bloc outils /Enjoliveur
Le bloc outils est situé dans le coffre :
soulevez les tapis de coffre, retirez le
cric puis dévissez la fixation centrale.
Lors du remontage, clippez le cric semelle
B vers le b ...
