RTA - Renault Laguna: Catalyseur
Moteur L7X
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer le carénage sous moteur.
Placer un vérin d'organe sous la ligne d'échappement de façon à supporter celle-ci.

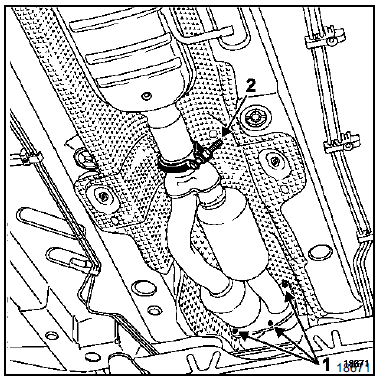

Déposer les écrous (1) de bride catalyseur / précatalyseur en passant à travers le berceau à l'aide de plusieurs rallonges.
Retirer le collier (2) d'échappement et déposer le catalyseur.
REPOSE
Procéder à la repose en sens inverse de la dépose.
Remplacer les joints par des joints neufs.
Reposer un collier neuf.

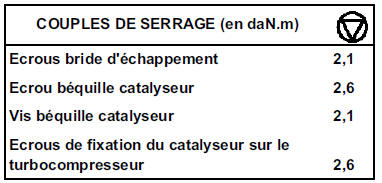

Respecter les couples de serrage.
Les autres éléments de l'échappement ne présentent pas de difficultés particulières.
Moteur F9Q
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.

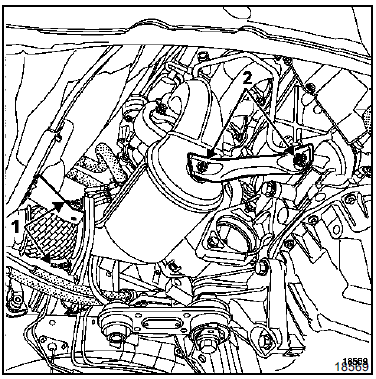

Déposer :
- la roue avant droite et le carénage sous moteur,
- les deux écrous (1) de la bride d'échappement,
- la béquille de catalyseur, vis et écrou (2).
REPOSE
Procéder à la repose en sens inverse de la dépose.
Remplacer les joints.
Les autres éléments de l'échappement ne présentent pas de difficultés particulières.
