RTA - Renault Laguna: Carte RENAULT "simple"
FONCTIONNEMENT DES TELECOMMANDES SIMPLES (SANS SYSTEME MAIN LIBRE)

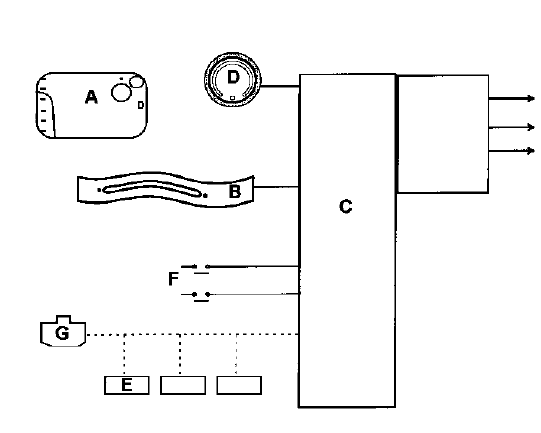

Pour fonctionner ce système utilise :
- une carte RENAULT (A),
- un récepteur radiofréquence intégré au lecteur de carte RENAULT (B),
- une électronique de commande intégrée à l'Unité Centrale Habitacle (C),
- un bouton poussoir de démarrage (D),
- les serrures des portes,
- un voyant rouge de porte fermée,
- les clignotants du véhicule,
- le calculateur d'injection (E),
- les capteurs de pédale d'embrayage (F) et de position "point mort" de
boîte de vitesses,
- le verrou électrique de colonne de direction (G).

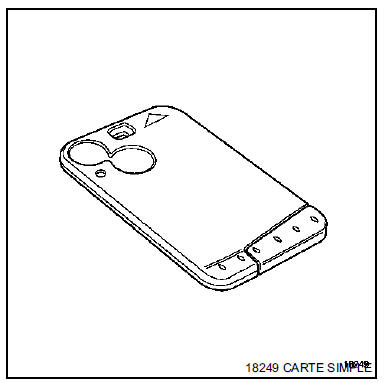

La carte RENAULT simple comporte deux boutons :
- un bouton de condamnation (1),
- un bouton de décondamnation (2).

- Pour condamner les portes du véhicule, appuyer sur
le bouton "fermeture".
La condamnation des portes par la télécommande
pourra être visualisée par le clignotement des feux
de détresse (si toutes les portes sont bien fermées).
Le voyant rouge de condamnation est allumé.
Si une ou plusieurs portes sont mal fermées, les feux
de détresse restent éteints lors de la condamnation
par la télécommande.
- Pour décondamner les portes du véhicule, appuyer
sur le bouton "ouverture".
La décondamnation des portes sera visualisée par
un clignotement des feux de détresse.
NOTA : le clignotement des feux de détresse lors de la
sollicitation des télécommandes est pilotée par l'Unité
Centrale Habitacle (consulter le chapitre
clignotants).

REMARQUES :
- Le bouton de condamnation des portes centralisée
est inhibé lorsque les portes ont été condamnées par
la télécommande.
- Certains véhicules (version direction à droite) sont
équipés fonction "super condamnation" qui
verrouille les portes de façon à interdire l'ouverture
de l'intérieur du véhicule. Pour super condamner le
véhicule, effectuer deux appuis successifs ou un
appui long sur le bouton "fermeture" (1). Cette
fonction utilise des moteurs de condamnation
supplémentaires et spécifiques.
- Les véhicules direction à droite peuvent être équipés
de l'ouverture "porte conducteur seule". cette
fonction permet de ne décondamner que la porte
conducteur lors d'un appui court sur la carte
RENAULT. Il faut deux appuis successifs pour ouvrir
toutes les portes.
- Les véhicules équipés de lève-vitre à commande
impulsionnelle ou de toit ouvrant électrique, un appui
long sur le bouton "fermeture" (1) permet la
fermeture de tous les ouvrants (ceux-ci doivent avoir
été initialisés).
- Si une porte est mal fermée lors de l'appui sur le
bouton "fermeture", les portes se condamnent puis
se décondamnent automatiquement.
Le système équipant le véhicule sans clé est composé :
de l'Unité Centrale Habitacle,
d'un lecteur de badge non codé (récepteur radiofr&ea ...
FONCTIONNEMENT DE LA TELCOMMANDE EQUIPEE DU SYSTEME MAIN-LIBRE
Pour fonctionner ce système utilise :
une carte RENAULT (A) main-libre,
un lecteur de cartes (B),
une électronique ...
