Manuel du conducteur

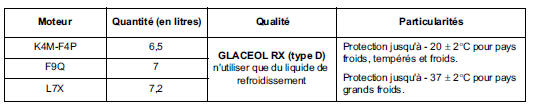

QUANTITÉ ET QUALITÉ DE LIQUIDE DE REFROIDISSEMENT

THERMOSTAT

Refroidissement
Remplissage purgeInterprétation des défauts
Tension
d'alimentation calculateur
1.DEF : Trop de micro-coupures
2.DEF : Tension hors tolérance
CONSIGNES
Particularités : Utiliser l'adaptateur B53 pour intervenir au
niveau du connecteur du
calculateur.
1.DEF - 2.DEF
CONSIGNES
Rien à signaler.
...
Particularités
MOTEUR F9Q
Le système d'injonction directe haute pression "Common Rail" a pour but de
délivrer au moteur une quantité de
gazole à un instant déterminé.
DESCRIPTIF
Le système se compose :
d'une pompe basse pression, située en ...
Témoin injection
Témoin injection
Pompe haute pression
Rampe commune d'injection
Injecteur
Régulateur de pression
Capteur de pression
Sonde de température d'eau
Limiteur de pression
Capteur de repérage cylindre
Turbocompresseur
Catalyseur d'amor&cce ...
