Equipement diesel

...

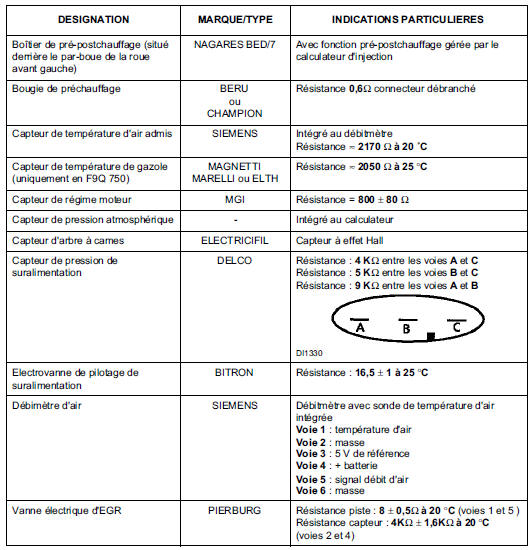

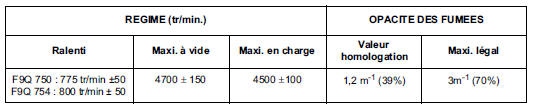

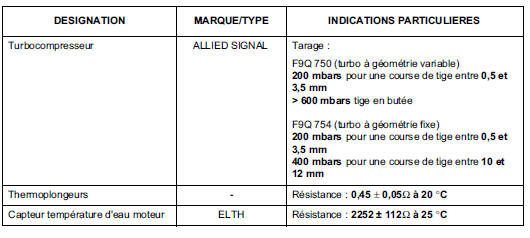

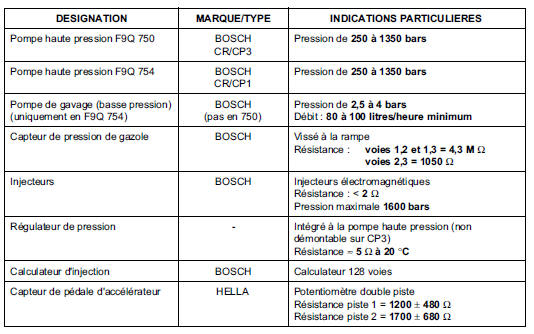

Particularités

MOTEUR F9Q Le système d'injonction directe haute pression "Common Rail" a pour but de délivrer au moteur une quantité de gazole à un instant détermin&e ...
