RTA - Renault Laguna: Capteurs
DP0

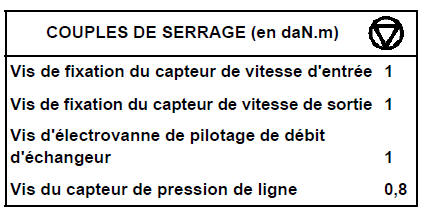

La dépose :
- des capteurs de vitesse,
- du capteur de pression de ligne,
- de l'électrovanne de pilotage de débit de l'échangeur.
s'effectue sans vidange et sans dépose de la transmission automatique.

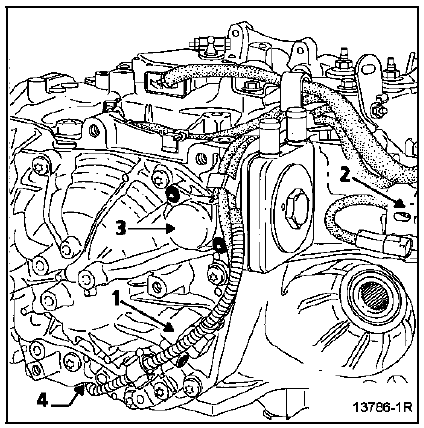

- Capteur de vitesse d'entrée
- Capteur de vitesse de sortie
- Electrovanne de pilotage de débit de l'échangeur
- Capteur de pression de ligne
Particularité de la DEPOSE
En cas de remplacement d'un capteur, déposer systématiquement le connecteur modulaire (voir chapitre "Dépose-Repose transmission automatique").
IMPORTANT : protéger le connecteur en le glissant dans un sac plastique imperméable.
Calculateur
SITUATION
Il est situé entre la batterie et le phare gauche.
Pour toutes les manipulations, il est nécessaire de
retirer le cache-style de la batterie.
REMPLACEMENT DU CALCULATEU ...
Capteur de vitesse (Entrée)
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
les cache-style,
la batterie (A),
le boîtier à fusi ...
