RTA - Renault Laguna: Capteur d'ouverture de portes
CAPTEUR D'OUVERTURE DE PORTE

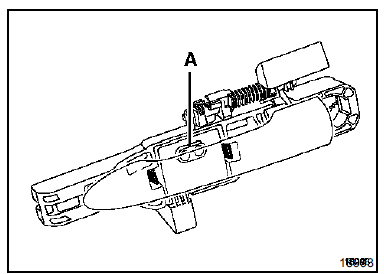

Pour fonctionner en mode main-libre, les poignées de portes doivent être équipées de capteurs :
- de présence (A) pour détecter la main de l'utilisateur, accompagné d'un déflecteur placé sur la poignée.
- de mouvement pour commander l'ouverture lorsque les capteurs de présence ne sont plus en fonctionnement (après une longue période d'inutilisation du véhicule).
NOTA : pour la dépose de la poignée, consulter le chapitre carrosserie.

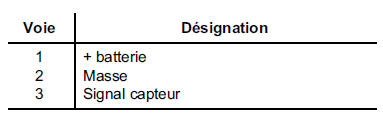

BRANCHEMENT
IMPORTANT : pour détecter la main de l'utilisateur, le capteur de présence doit être accompagné d'un cache translucide et d'un réflecteur intégré à la poignée. Des fissures ou des rayures peuvent dégrader le fonctionnement de l'ouverture main-libre.
