Notice d'utilisation - Renault Laguna III: Capot moteu

Pour ouvrir, tirez la manette 1, située

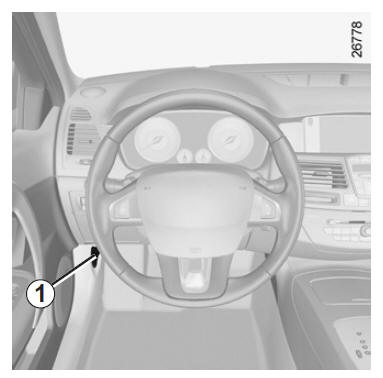

Pour ouvrir, tirez la manette 1, située du côté gauche de la planche de bord.

Déverrouillage de sécurité du capot

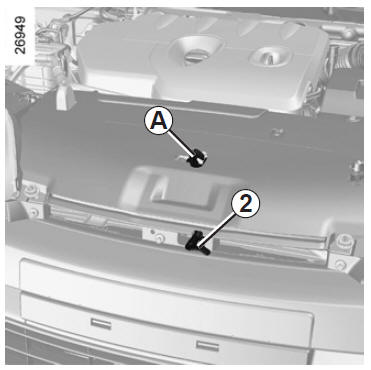

Pour déverrouiller, levez la languette 2 (le crochet A libère le capot).

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

Ouverture du capot

Levez le capot, dégrafez la béquille 4

Levez le capot, dégrafez la béquille 4 de sa fixation 5 et, pour votre sécurité, placez-la impérativement dans l'emplacement 3 du capot.

Lors d'un choc, même léger contre la calandre ou le capot, faites contrôler au plus vite le système de verrouillage du capot par un Représentant de la marque.

Fermeture du capot

Fermeture du capot

Vérifiez que rien n'a été oublié dans le compartiment moteur.

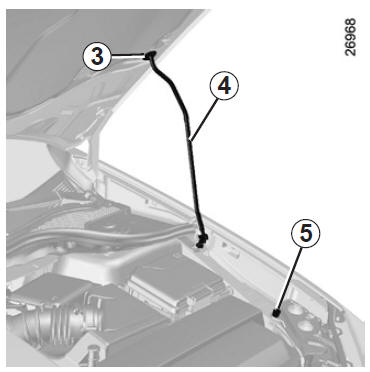

Pour refermer le capot, replacez la béquille 4 dans la fixation 5, prenez le capot par le milieu et accompagnez-le jusqu'à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de luimême par l'effet de son poids.

Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, outils...).

S'assurer du bon verrouillage du capot.

S'assurer que rien ne vient gêner l'ancrage de verrouillage (gravier, chiffon...).
