Manuel du conducteur

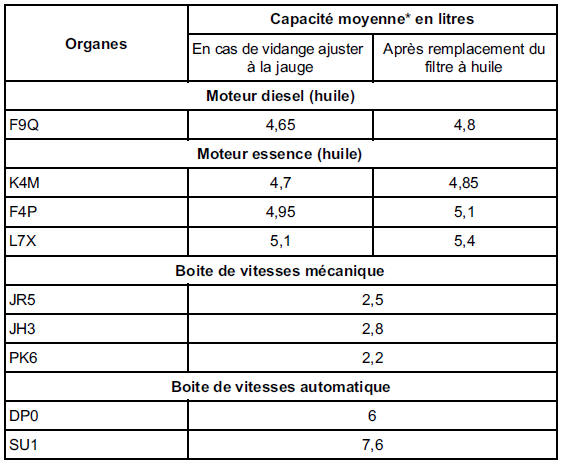

* Ajuster à la jauge/
Nota : ne jamais dépasser le repère maxi de la jauge à huile.

Les liquides de frein doivent être homologués par le bureau d'études.

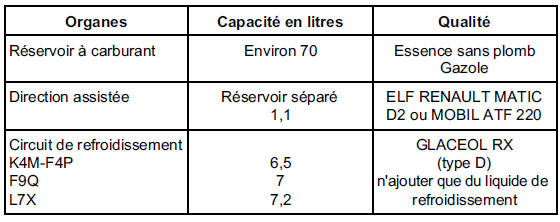

DimensionsLégende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Gestion Centralisée de la Température
d'Eau
Sonde de température d'eau (injection et
indication de température d'eau au tableau de
bord).
Sonde 3 voies, 2 pour l'information
température d'eau et 1 pour l'indication au
tableau de bord.
Ce système permet au pilotage du motoventilateur de
refroidissement ...
Elément aérodynamique arrière
DEPOSE
Déposer :
les quatre vis de fixation (A) (M6 tête de 10),
l'élément.
REPOSE
Appliquer du mastic de bourrage (référence
77.11.170.230) autour du trou de l'agrafe de maintien
(B).
PARTICULARITES DE LA PIECE M.P.R.
Les hayons M. ...
