LE CALCULATEUR ELECTRONIQUE DE NAVIGATION (lecteur CD ROM)
Pour fonctionner, celui-ci utilise des capteurs qui perçoivent les mouvements du véhicule. Le capteur tachymetrique du véhicule détermine la distance parcourue tandis que le gyroscope (boussole inertielle) intégré au calculateur détermine les rotations dans les virages.
Par comparaison avec la carte digitale (sur CD-ROM), le système corrige les imprécisions (pression et usure pneus, température..) afin de déterminer la position exacte du véhicule.
IMPORTANT : Après un débranchement de la batterie ou un remplacement du calculateur électronique de navigation, il est nécessaire d'effectuer une initialisation et une relocalisation du véhicule (consulter les chapitres "relocalisation" et "initialisation").
Après le remplacement du calculateur électronique de navigation, le système sera par défaut programmé en Français.
Pour changer de langue, consulter la méthode décrite dans le chapitre "Réglages Langue".
ATTENTION : en cas de remplacement du calculateur électronique de navigation, il ne sera pas possible de récupérer les adresses mémorisées dans l'ancien boîtier.
NOTA :
- contact coupé, le lecteur CD ROM s'allume automatiquement lors de la sollicitation du bouton éjection et peut rester allumé jusqu'environ 1 minute (sans remise du contact).
- A la mise du contact, le lecteur s'allume automatiquement,
- A la mise du contact, le lecteur s'allume automatiquement,
IMPORTANT : après chaque intervention sur le calculateur de navigation, procéder à l'initialisation du système.
DEPOSE REPOSE

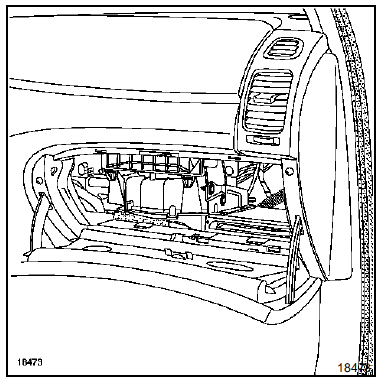

Contact coupé, déposer :
- le cache du vide poches maintenu par une vis,
- les vis de fixation du support de calculateur,
Débrancher les connecteurs du calculateur et baisser l'ensemble.
Désolidariser le calculateur de son support à l'aide des outils de dépose d'autoradio Ms. 1373.
ATTENTION : le câble d'antenne GPS est très fragile, ne pas le couder ou le pincer.

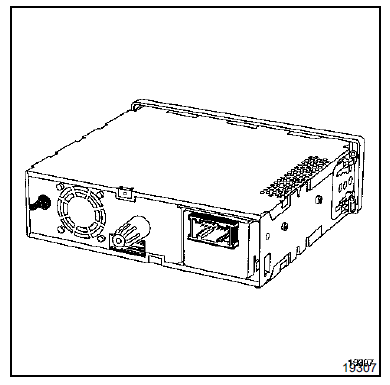

BRANCHEMENTS
Connecteur 18 voies (vers Unité Centrale de Communication) :

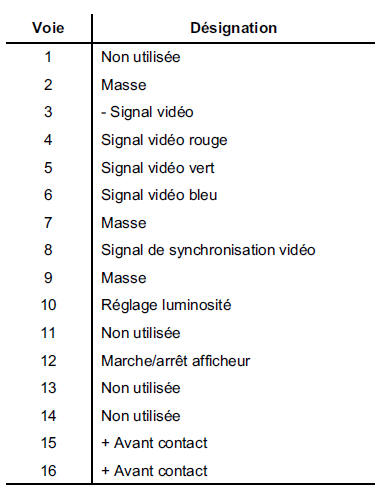

Connecteur 16 voies (vers écran) :
