RTA - Renault Laguna: Côté d'auvent

Le remplacement de cette pièce est une opération complémentaire au remplacement du renfort de coté d'auvent pour une collision latérale et au pied avant pour une collision latérale avant.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

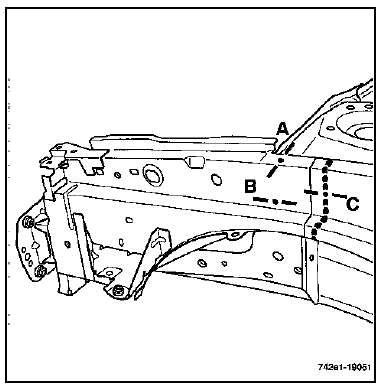

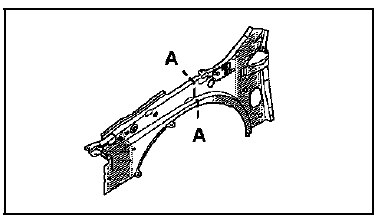

• Partielle (suivant la coupe A-A),
• Complète.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Goujon soudé

Ecrou soudé

Renfort d'articulation capot

Elément de fermeture de renfort de pied

Renfort de pied avant

Elément de fixation d'aile

Support traverse

Renfort de fixation traverse avant

Ecrous sertis

Plaquette taraudée

PIECES CONCERNEES (épaisseur en mm) :

1. Côté d'auvent - 1,2/2
2. Chapelle d'amortisseur - 0,7/1,2
3. Traverse inférieure de baie - 0,8
4. Passage de roue partie arrière - 1
5. Doublure de montant de baie - 1.5
6. Fermeture de bas de caisse - 1.5

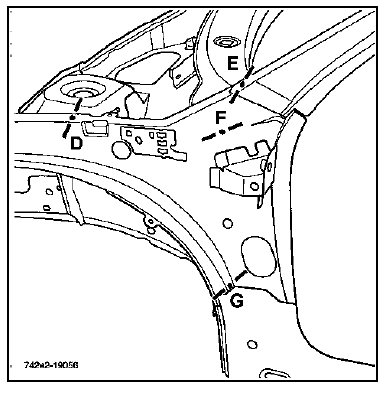

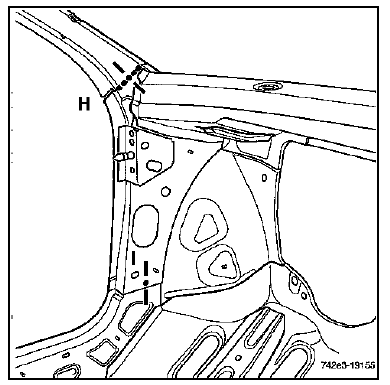

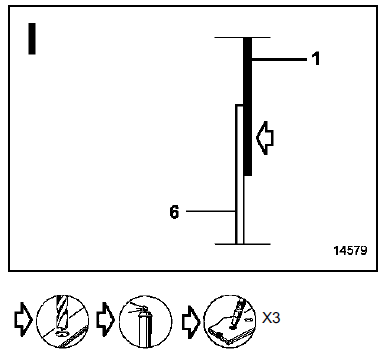

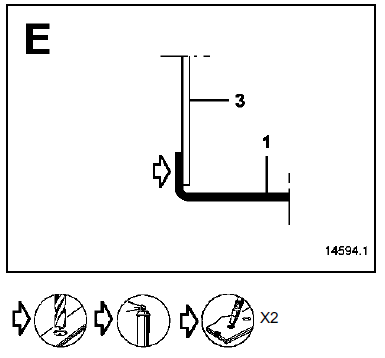

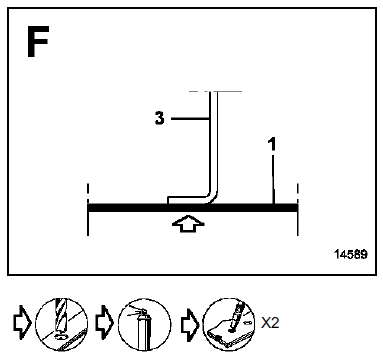

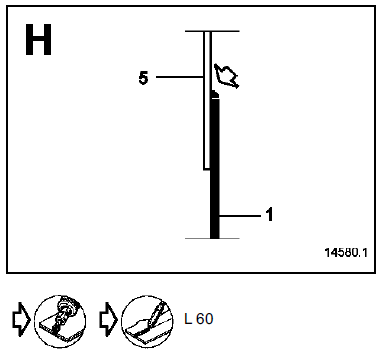

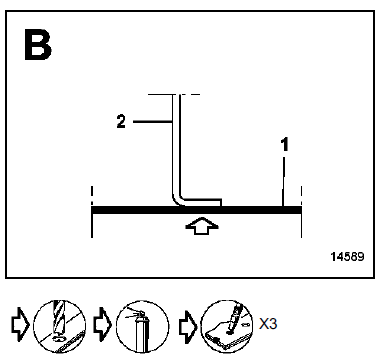

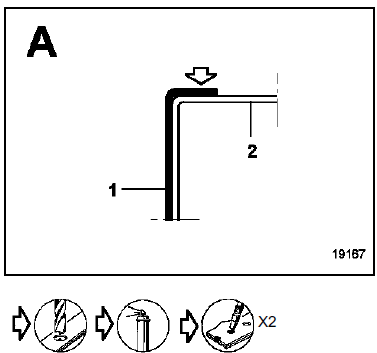

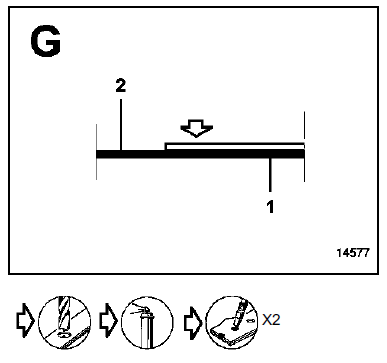

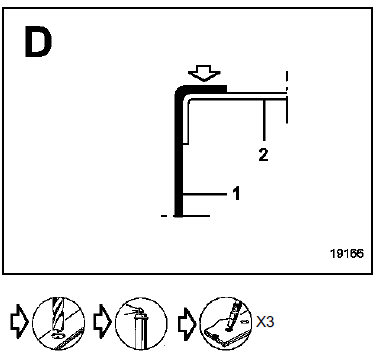

Remplacement partiel

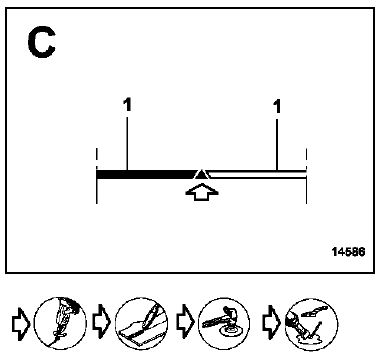

Remplacement complète
