RTA - Renault Laguna: Butée
Moteurs F4P - K4M
REMPLACEMENT
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.
DEPOSE

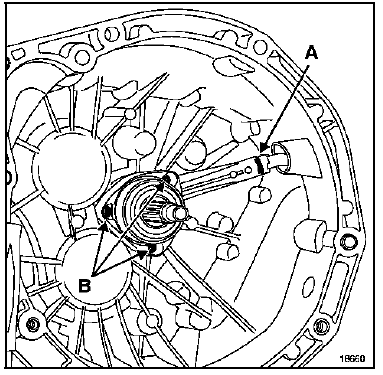

Déposer :
- le purgeur (vis A),
- la butée (vis B).
REPOSE
Reposer :
- la butée,
- le purgeur
S'assurer du bon coulissement de la butée.
Moteur F9Q
REMPLACEMENT
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.
DEPOSE

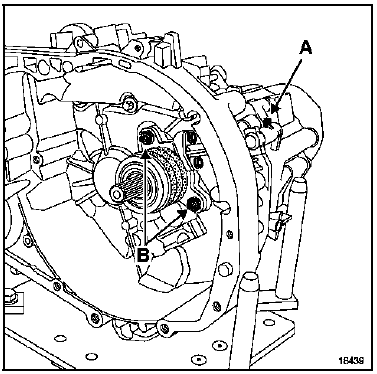

Déposer :
- le purgeur (vis A),
- la butée (vis B).
REPOSE
Reposer :
- la butée,
- le purgeur.
S'assurer du bon coulissement de la butée.
