RTA - Renault Laguna: Bouteille déshydratante

DEPOSE

Débrancher la batterie.

Vidanger le circuit réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

Dégager le vase d'expansion.

Déposer :

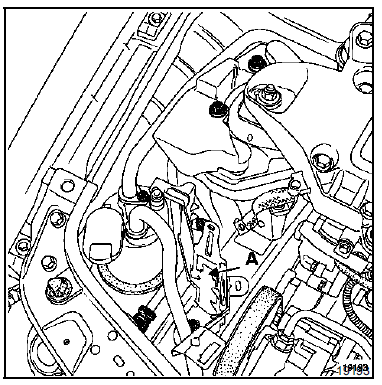

  • les deux vis de la plaque de protection (A),
  • les deux vis de fixation des tuyaux sur la bouteille déshydratante,
  • la bouteille avec son support.

REPOSE

REPOSE

Huiler les joints des tuyaux avec de l'huile préconisée.

Procéder en sens inverse de la dépose.

Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

Lors du remplacement de la bouteille déshydratante, rajouter 15 ml d'huile préconisée dans le compresseur.
