RTA - Renault Laguna: Bouclier arrière break

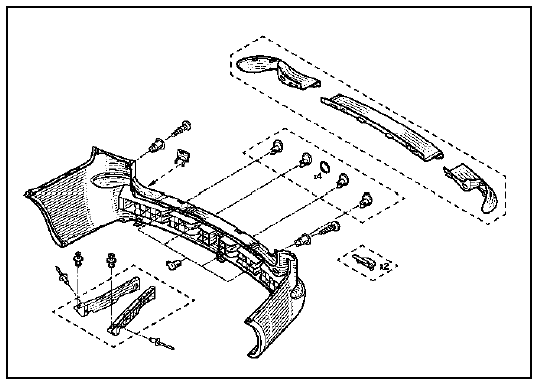

DEPOSE
Déposer les trois vis de fixation des feux arrière (A).
Débrancher les connecteurs, puis déposer les feux.
Déposer :
- les vis de fixation (B),

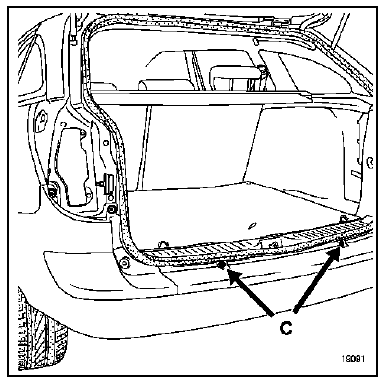

- les deux agrafes de fixation (C) (plastirivet),

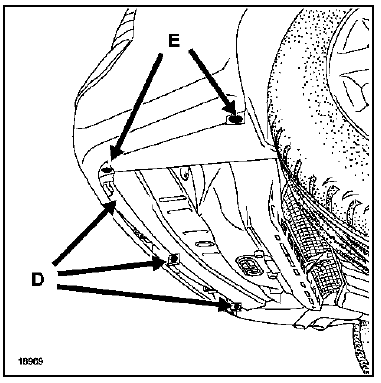

- les trois fixations inférieures (D) (plastirivet),
- les vis de fixation de (E) (étoile T 20),

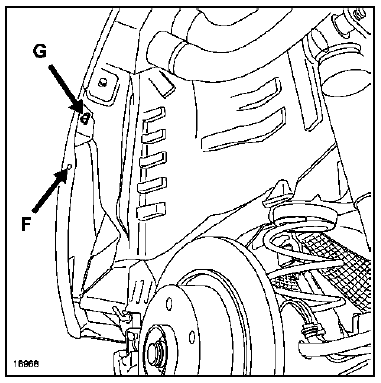

- la vis de fixation du protecteur d'aile (F) (étoile T 20),
- les agrafes de fixations latérales (G) (plastirivet),
Dégager le bouclier des protecteurs intérieurs d'aile arrière.
Débrancher le connecteur d'alimentation des éclaireurs de plaque de police et d'aide au stationnement (si équipé).
Tirer le bouclier vers l'arrière pour le déposer (deux opérateurs).
REPOSE (deux opérateurs)

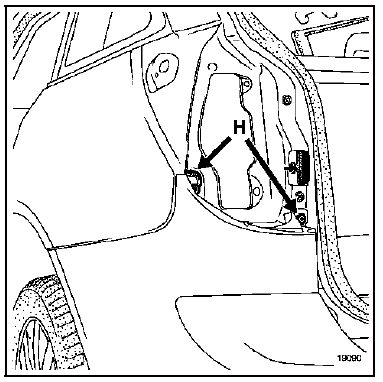

Appliquer du mastic de bourrage (référence 77.11.170.230) autour des fixations supérieures (H).

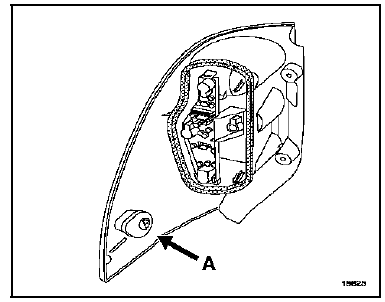

IMPORTANT : Commencer le serrage du feu par la vis de fixation intérieure (A).
