RTA - Renault Laguna: Bouclier arrière

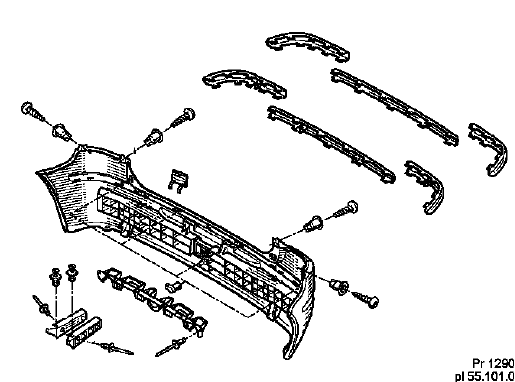

DEPOSE
Après avoir déposé les feux arrière,
déposer :

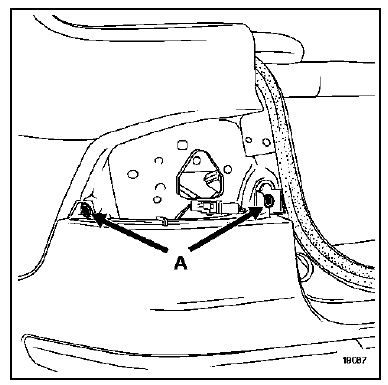

- les vis de fixation supérieures (A) (étoile T20),

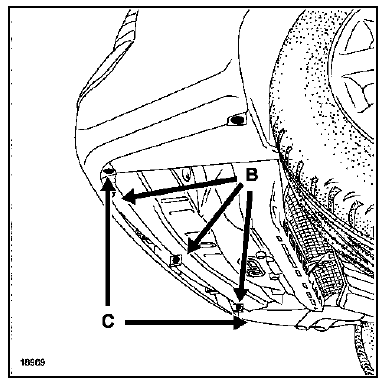

- les trois agrafes de fixation inférieures (B) (plastirivet),
- les vis de fixation (C) (étoile T 20),

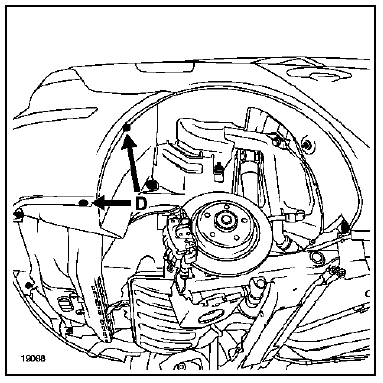

- les deux vis de fixation latérales (D) (étoile T20),
- les agrafes de fixation latérales (E) (plastirivet).
Dégager le bouclier des protecteurs intérieurs d'aile arrière.
Débrancher le connecteur d'alimentation d'éclaireurs de plaque de police et d'aide au stationnement (si équipé).
Tirer le bouclier vers l'arrière pour le déposer (deux opérateurs).
REPOSE (DEUX OPÉRATEURS)

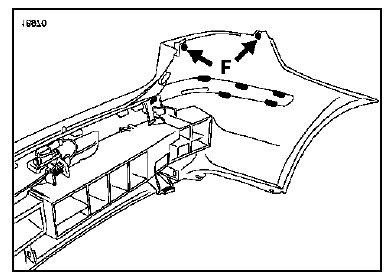

Appliquer du mastic de bourrage (référence 77.11.170.230) autour des fixations supérieures (F).
Vérifier le clipsage de l'absorbeur de choc.
Bouclier avant
DEPOSE
Déposer :
les trois vis et l'agrafe inférieure (A) de fixation des
protecteurs intérieurs d'aile avant,
les vis de fixation du ski (B) (M6 tête 10)
...
Bouclier arrière break
DEPOSE
Déposer les trois vis de fixation des feux arrière (A).
Débrancher les connecteurs, puis déposer les feux.
Déposer :
les vis de fixation ...
