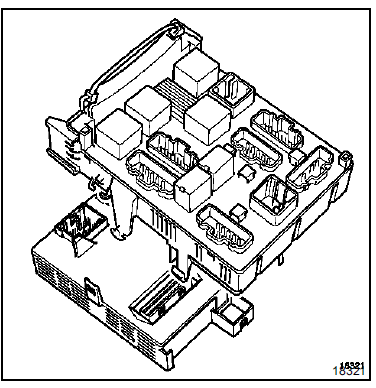

DESCRIPTION
Le Boîtier Fusibles/Relais est clipsé sur l'Unité Centrale Habitacle dans la planche de bord côté conducteur.

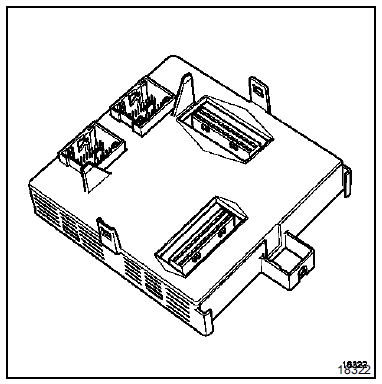

Selon l'équipement des véhicules, deux modèles de Boîtier Fusibles/Relais peuvent être montés :
REMARQUES : en pièce de rechange, seul le Boîtier Fusibles/Relais "haut de gamme" est proposé. Celuici peut être monté en lieu et place de la version "bas de gamme".
Lors du remplacement du Boîtier Fusibles/Relais, des fusibles et des shunts sont présents en fonction de l'équipement du véhicule. Il faut impérativement les repositionner à l'identique sur la nouvelle pièce.
DEPOSE
NOTA : le verrouillage du boîtier électronique d'airbag permet d'inhiber les lignes de mise à feu et de déverrouiller le verrou électrique de colonne de direction.
REMARQUES :
Débrancher la batterie.

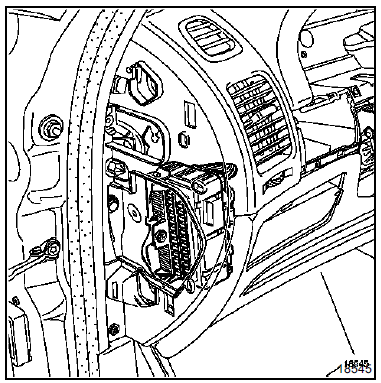

Déposer :
Couper le collier plastique (3) de maintien de faisceau.

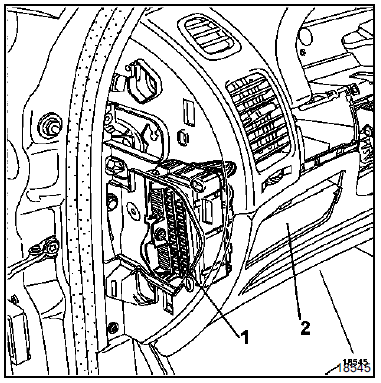

Débrancher les connecteurs de l'Unité Centrale Habitacle et du Boîtier Fusibles/Relais.
Sortir l'ensemble Unité Centrale Habitacle et Boîtier Fusibles/Relais.

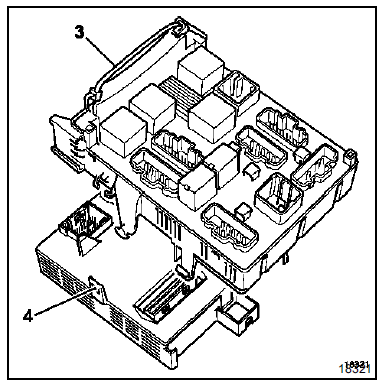

Séparer l'Unité Centrale Habitacle et le Boîtier Fusibles/Relais en appuyant sur les verrous (4).
REPOSE
Respecter le branchement des connecteurs et reposer un collier de grande taille (3) pour maintenir le faisceau en place.

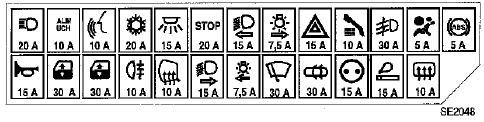

Vignettes fusibles

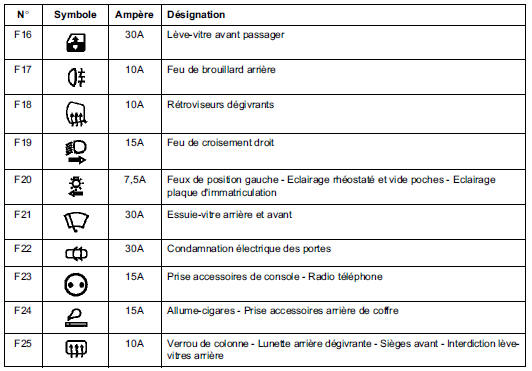

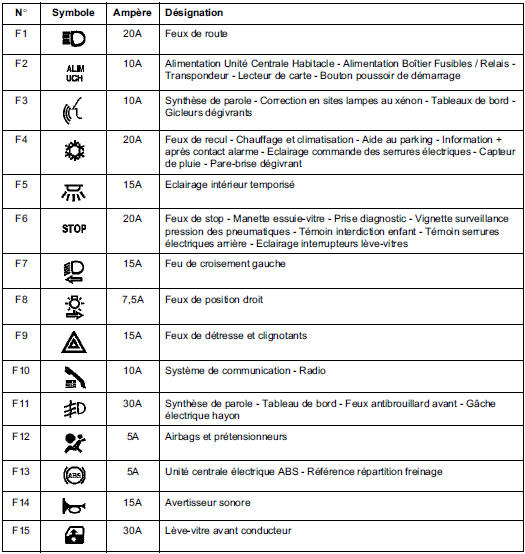

Affectation des fusibles (selon le niveau d'équipement)

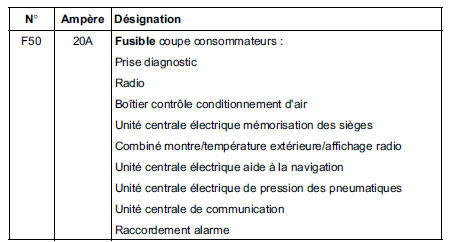

Fusible coupe-consommateurs

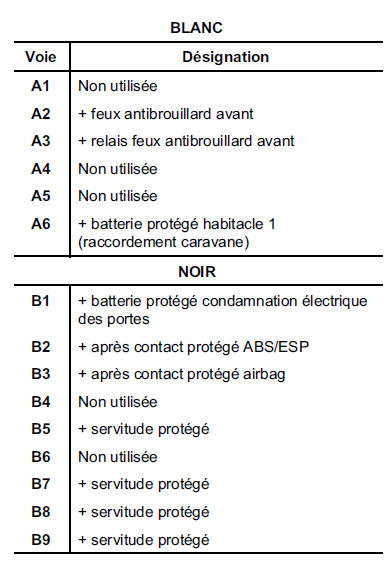

Affectation (selon le niveau d'équipement)

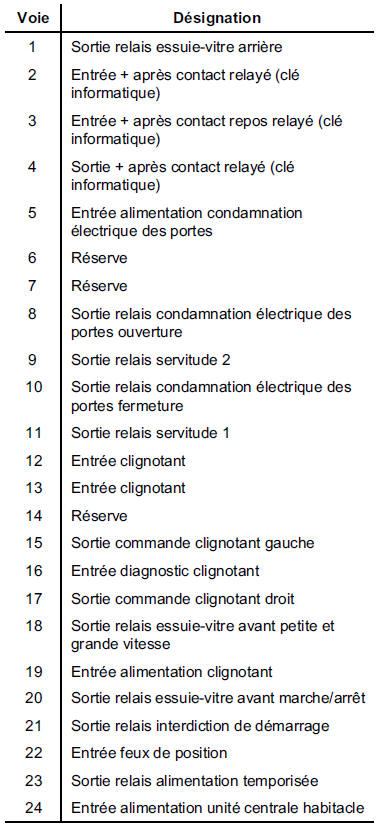

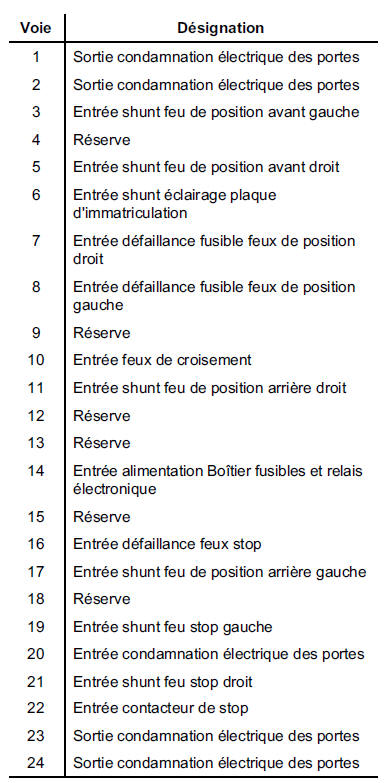

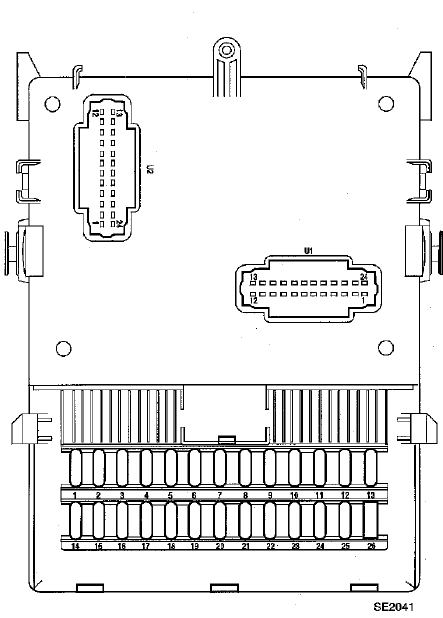

U1 (connecteur 24 voies)
U2 (connecteur 24 voies)

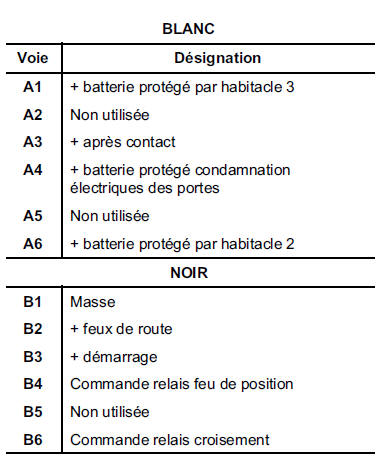

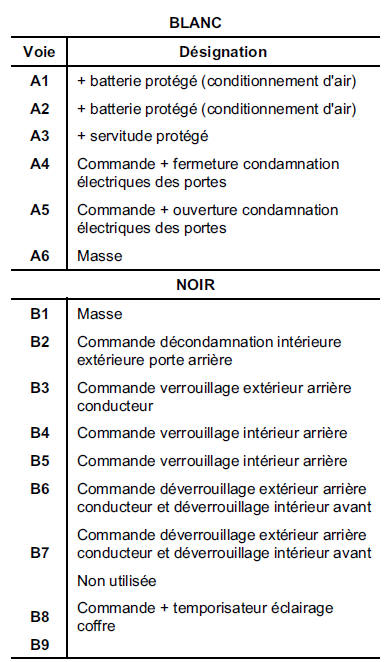

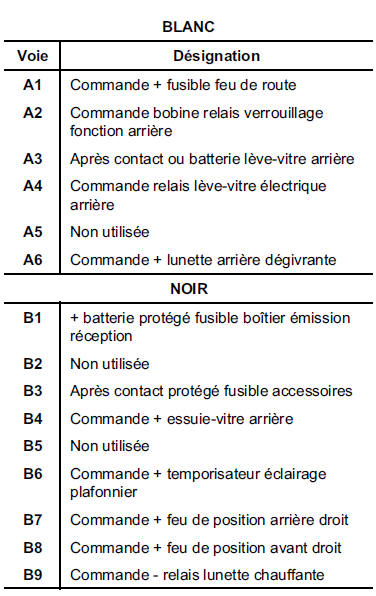

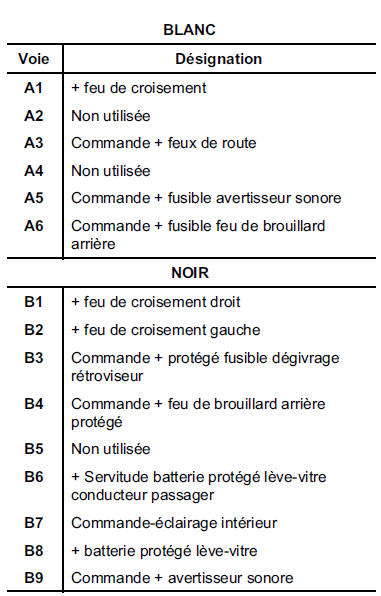

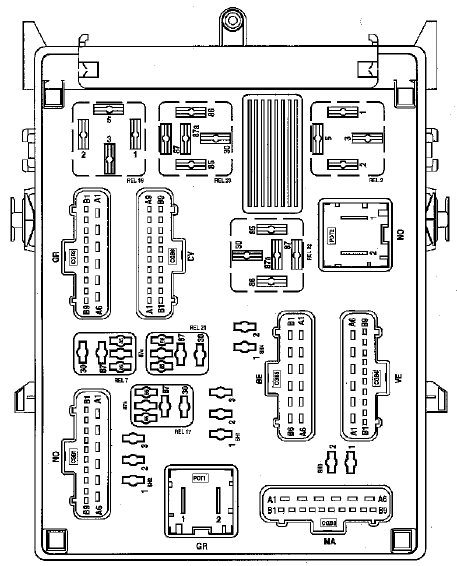

Affectation (selon le niveau d'équipement)
CGB1 (connecteur 15 voies) NOIR
CGB2 (connecteur 15 voies) GRIS

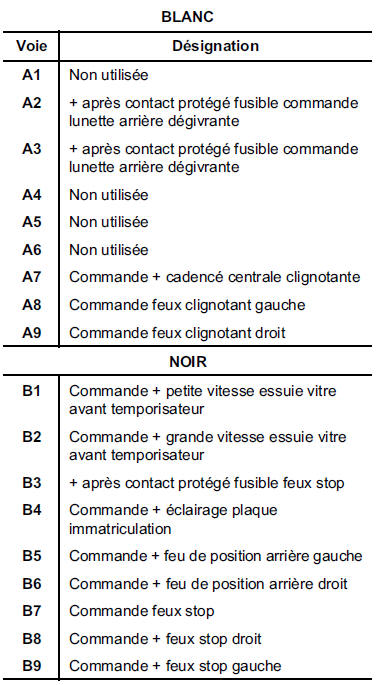

Affectation (selon le niveau d'équipement)
CGB3 (connecteur 15 voies) MARRON
CGB4 (connecteur 15 voies) VERT
CGB5 (connecteur 12 voies) BLEU
CGB6 (connecteur 18 voies) CRISTAL
Affectation (selon le niveau d'équipement)

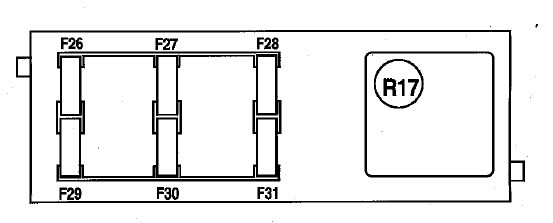

Ce boîtier fusible est positionné sur le Boîtier Fusibles/Relais.

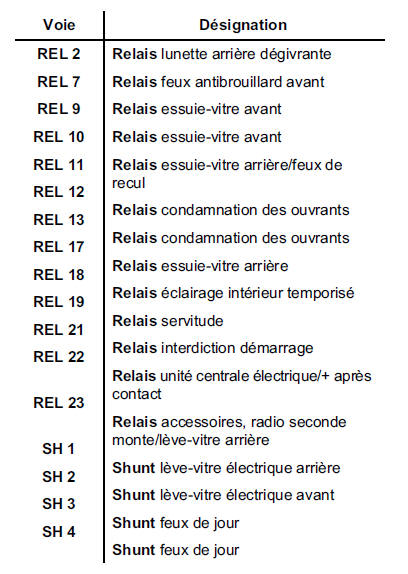

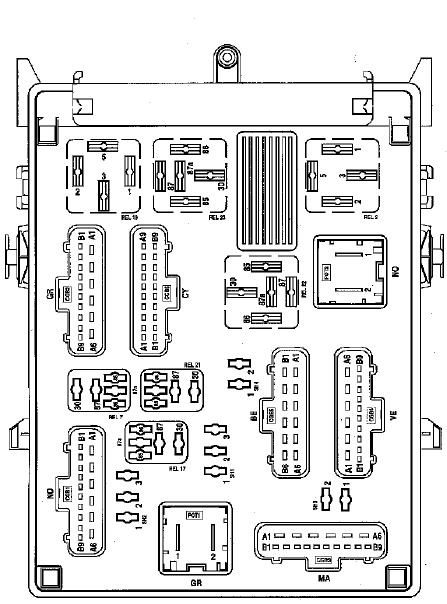

Affectation fusibles et relais (selon le niveau d'équipement)

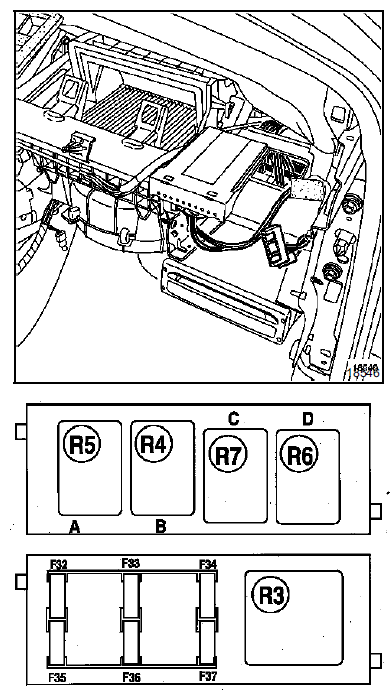

Le Boîtier Fusibles/Relais Option est positionné côté passager au devant du vide-poches.

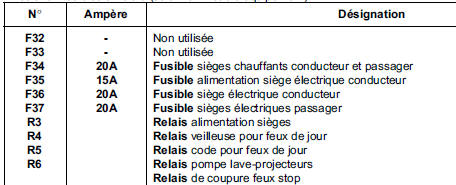

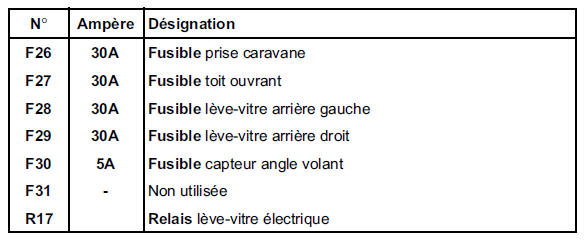

Affectation fusibles et relais (selon le niveau d'équipement)

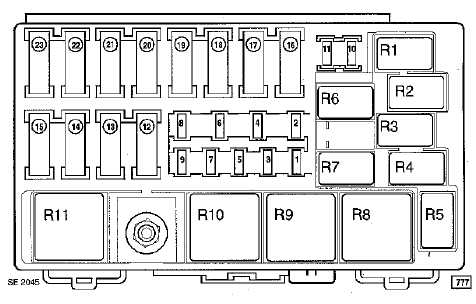

Boîtier fusibles et relais (côté moteur)

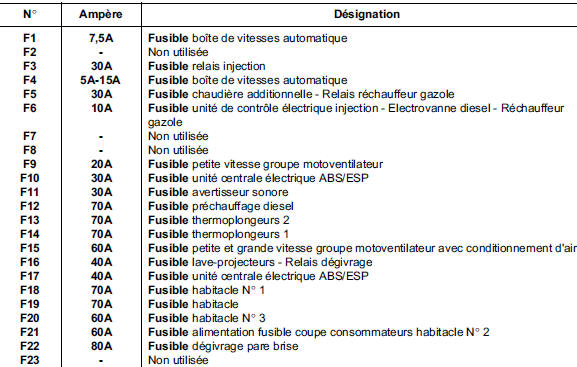

Affectation fusibles (selon le niveau d'équipement)

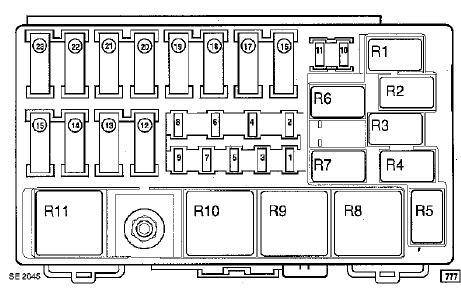

Boîtier fusibles et relais (côté moteur)

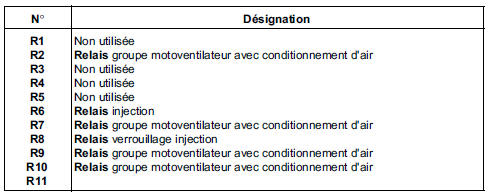

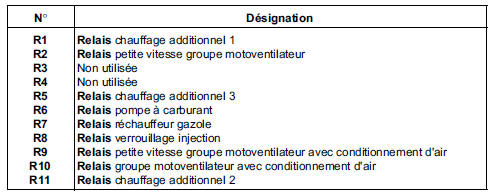

Affectation relais (selon le niveau d'équipement)
Moteurs K4M-F4P-F5R-F9Q
Moteur L7X
Radiateur
