Notice d'utilisation - Renault Laguna III: Bloc outils /Enjoliveur

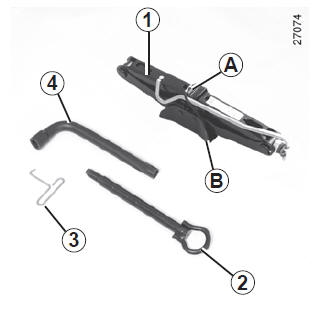

Le bloc outils est situé dans le coffre : soulevez les tapis de coffre, retirez le cric puis dévissez la fixation centrale.
Lors du remontage, clippez le cric semelle B vers le bas impérativement.
La présence des outils dans le bloc outils dépend du véhicule.
Cric 1
Repliez-le et positionnez le tendeur A correctement avant de le remettre dans son logement.
Anneau de remorquage 2
Reportez-vous au paragraphe " Remorquage " en chapitre 5.
Clé d'enjoliveur 3
Permet de retirer les enjoliveurs de roue.
Clé de roue 4
Permet le blocage/déblocage des vis de roue.
Écrou antivol
Des rangements sont prévus dans le bloc outils pour les recevoir.
| Ne laissez jamais les outils pêle-mêle dans le véhicule :
risque de projections
lors d'un freinage. Après utilisation, veillez à bien clipper les outils
dans le bloc-outils puis positionnez-le correctement dans son logement :
risque de blessures. Lorsque des vis de roue sont livrées dans le bloc outils, utilisez ces vis exclusivement pour la roue de secours : reportez-vous à l'étiquette située sur la roue de secours. Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule. |

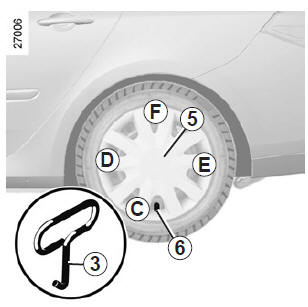

Enjoliveur
Déposez-le à l'aide de la clé d'enjoliveur 3 en engageant le crochet dans l'ajour prévu :
- à proximité de la valve pour l'enjoliveur 5 ;
- sur le pourtour dans le cas d'un enjoliveur central.
Pour remettre l'enjoliveur 5, orientez-le par rapport à la valve 6. Enfoncez les crochets de maintien en commençant par le côté valve C puis D et E et terminez par le côté opposé à la valve F.
