RTA - Renault Laguna: Barre stabilisatrice

ATTENTION : la dépose des vis de berceau

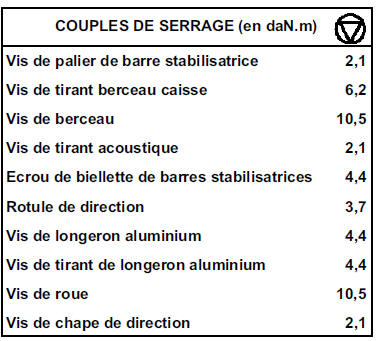

ATTENTION : la dépose des vis de berceau implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • la protection sous moteur,
  • les fixations inférieures de pare-chocs,
  • les roues.

Mettre en place un bloc volant.

Déposer :

  • les pare-boue avant,
  • les deux tirants gauche et le tirant droit,
  • les vis de pattes de fixation du tuyau de frein et du capteur ABS.

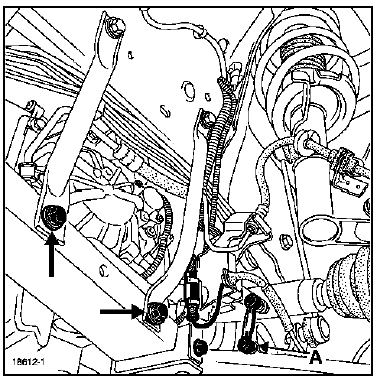

  • la biellette du capteur de position de la lampe au XENON si véhicule équipé en (A),

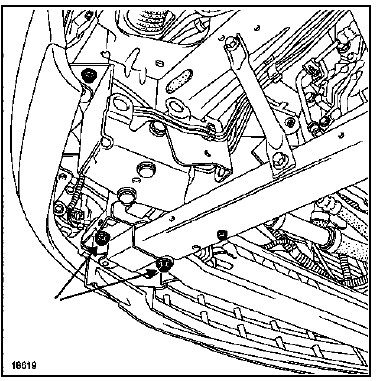

  • les deux longerons aluminium,

  • les écrous de biellettes de renvoi de barre stabilisatrice.

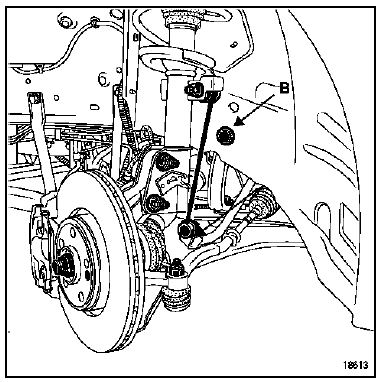

Desserrer les deux vis de tirant de fixation berceau sur caisse en (B).

Déposer :

Déposer :

  • la vis chape de direction,
  • les vis de biellette de reprise de couple,
  • les vis de tirant acoustique ainsi que les vis de fixation arrière de berceau.

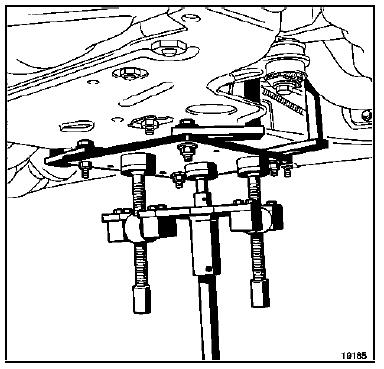

Placer un vérin d'organes sous le berceau.

Placer un vérin d'organes sous le berceau.

Déclipser les tuyaux de frein et les câblages de

Déclipser les tuyaux de frein et les câblages de capteur ABS du berceau et des tirants.

Déposer :

  • les deux vis de tirant de fixation du berceau sur la caisse, et descendre le berceau de 20 cm.

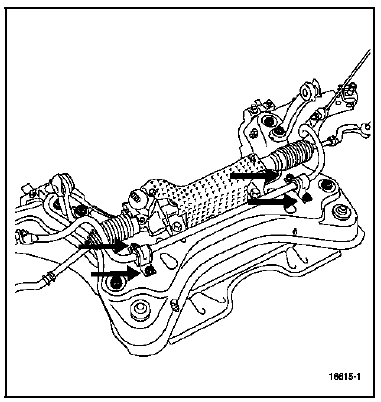

  • les quatre vis de la barre stabilisatrice.

REPOSE

REPOSE

Remplacer les vis de berceau et serrer au couple en procédant en sens inverse de la dépose.

ATTENTION : la remise en place de la vis de chape de crémaillère nécessite un calage de la colonne de direction, (voir chapitre de direction).

NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation") .
