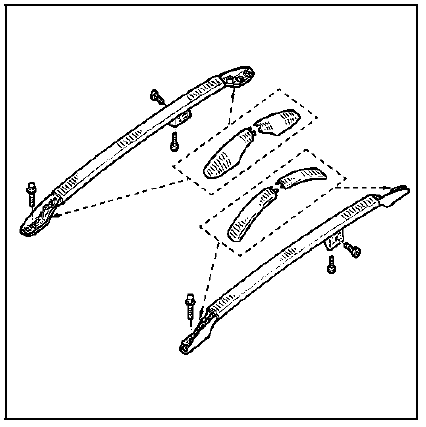

RTA - Renault Laguna: Barre de galerie
DEPOSE
A l'aide de l'outil Car. 1597 (protégé par du ruban de masquage en son extrémité), déposer :

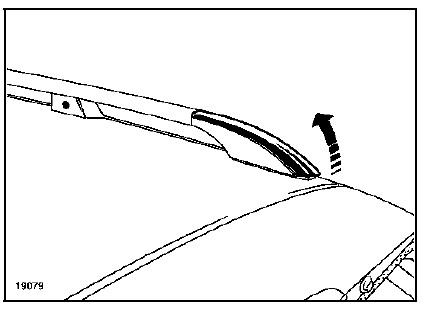

- les caches de fixation avant et arrière,

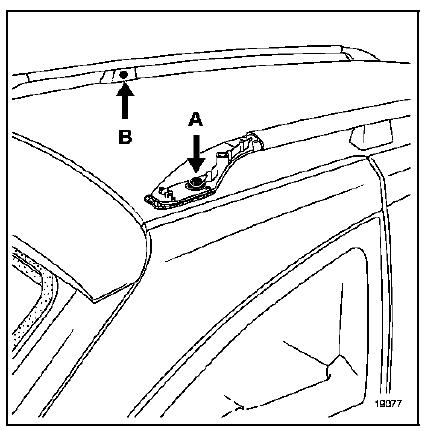

les vis de fixation (A) puis (B),
les barres de galerie.

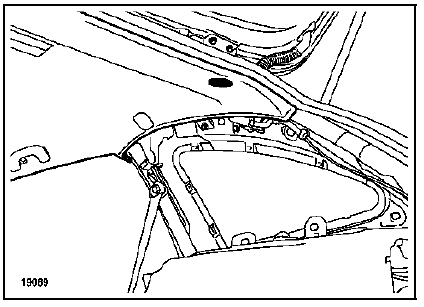

Dévisser les fixations arrière de garniture de pavillon arrière.
Déposer : (chapitre 71)
les garnitures de custode,
les poignées de virage arrière et avant,
les garnitures supérieures de pied milieu.
Ecarter au maximum la garniture de pavillon en prenant soin de ne pas la marquer.

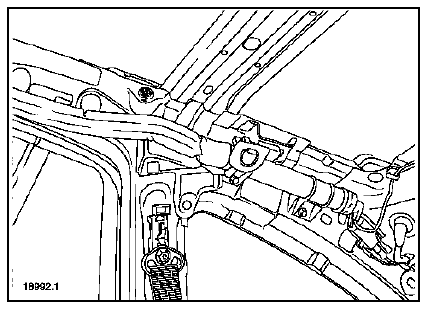

Déposer l'écrou de fixation du support central.
