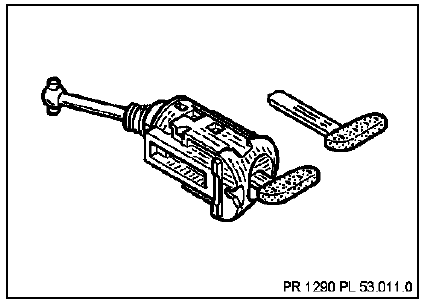

RTA - Renault Laguna: Barillet de porte avant
DEPOSE

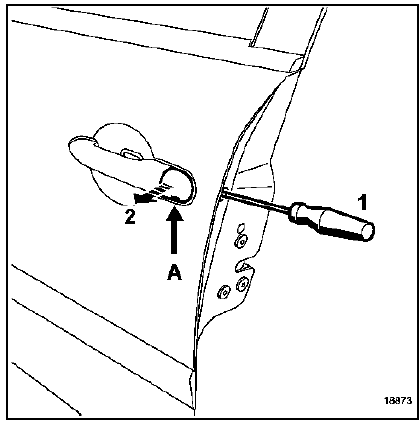

Déposer :
- le cache barillet (A),
- l'obturateur puis dévisser la vis (1)
(étoile T 20) sans la déposer.
Dégager le barillet (2)
NOTA : Il est possible de dépose le cache barillet en (A) sans dépose le barillet.
Poignée extérieure de porte
DEPOSE
Déposer l'obturateur.
Dévisser la vis (1) (étoile T 20) sans la déposer de
façon à dégager le barillet (2).
Dégager la ...
