RTA - Renault Laguna: Baguettes de protection latérales

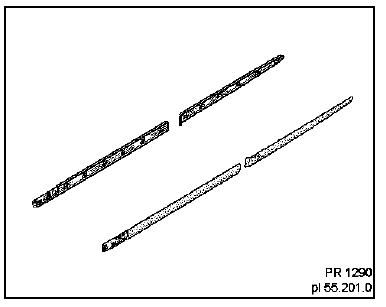

DEPOSE de la baguette de porte avant
Déposer le répétiteur de porte à l'aide d'un petit tournevis plat.
Débrancher le connecteur.

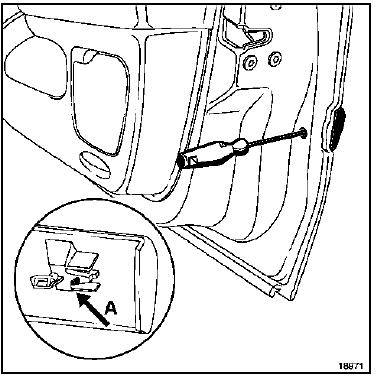

Déposer l'obturateur, puis à l'aide d'un tournevis (étoile T 30) appuyer sur l'ergot (A).

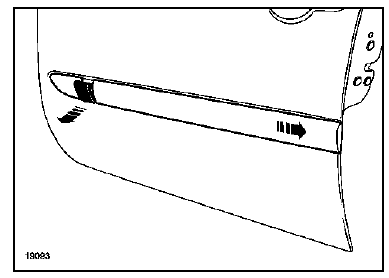

Faire glisser la baguette vers l'arrière du véhicule.
DEPOSE DE LA BAGUETTE DE PORTE ARRIÈRE
L'obturateur et le trous d'accès (à l'ergot A) se trouvent en partie avant de la porte arrière.
Faire glisser la baguette vers l'avant du véhicule.
