RTA - Renault Laguna: Axe Rétractable
Ces véhicules sont équipés d'ensemble axe rétractable - axe de volant - colonne de direction non démontable. Dans le cas où il serait impossible de fixer la vis à cames de la chape rabattable ou après un choc, il faut vérifier que la longueur de l'axe soit correcte, sinon il faut procéder au remplacement de l'ensemble (voir chapitre "Colonne de direction").
CONTROLE

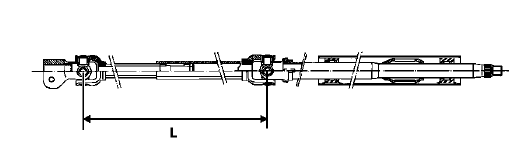

Direction à gauche
L = 329.5 + - 1 mm
Direction à droite
L = 321.1 + - 1 mm
