RTA - Renault Laguna: Avertisseur sonore
DESCRIPTION
DESCRIPTION

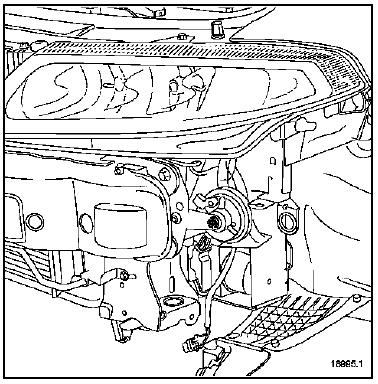

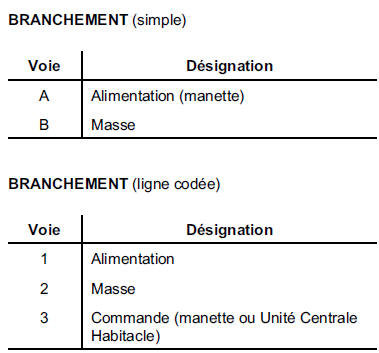

Selon modèle, les véhicules peuvent être équipés de :
- un ou deux avertisseurs simples,
- deux avertisseurs commandés par une ligne codée par l'Unité Centrale Habitacle.
Ces avertisseurs sont pilotés :
- lors de la commande par la manette d'éclairage,
- par une ligne codée depuis l'Unité Centrale Habitacle lors de la fermeture des ouvrants par la fonction main libre (selon version).
NOTA : la tonalité ainsi que le volume sonore de ce signal de fermeture peuvent être modifiées par une configuration de l'Unité Centrale Habitacle à l'aide des outils de diagnostic. Pour cela :
- entrer en dialogue avec l'Unité Centrale Habitacle,
- sélectionner et valider dans le menu "commande", la ligne "configuration".
Verrou électrique de colonne de direction
Le verrou de colonne de direction est situé en bas de
la colonne de direction. Il est piloté par l'Unité Centrale
Habitacle.
Ce verrou est codé par l'Unité Cent ...
Alarme
DESCRIPTION
Les véhicules sont précâblés pour recevoir une alarme
homologuée Renault.
Le connecteur spécifique (A) est présent derrière la
...
D'autres materiaux:
Connecteur de garniture de pavillon
La garniture de pavillon n'est pas collée sur le
véhicule. Celle-ci est maintenue par les joints des
ouvrants, par les pare-soleil et par les poignées de
virage (utiliser l'outil Car. 1597).
Il est possible de remplacer la garniture et conserver le
faisceau ou de remplace ...
Recirculation des gaz d'échappement
E.G.R.
Moteur F9Q
PRESENTATION DU CIRCUIT
Moteur
Calculateur d'injection
Collecteur d'admisssion
Collecteur d'échappement
Vanne électrique EGR
Sonde de température d'eau
DEPOSE DE LA VANNE
La vanne EGR est emmanchée en force dans le collecteur d'admi ...
Lecteur de carte Renault
BRANCHEMENT
Le lecteur de carte Renault est clipsé sur son support.
Le support est clipsé sur la planche de bord.
REMARQUE : en cas de panne d'éclairage du lecteur,
il faut remplacer le lecteur.
RAPPEL : le lecteur n'est pas codé. ...
