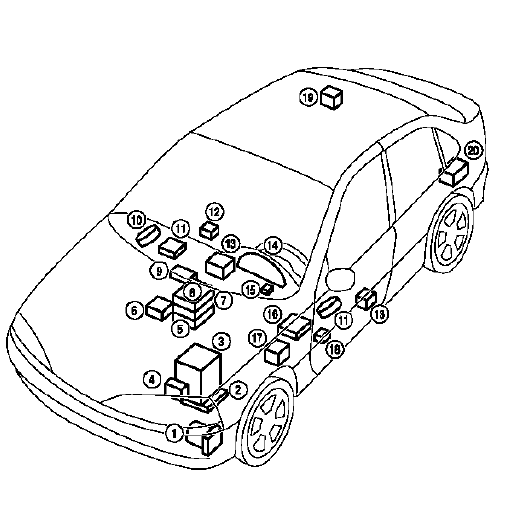

IMPLANTATION DES CALCULATEURS DANS LE VEHICULE

RAPPEL : lors de soudure sur le véhicule il convient :

de déconnecter la batterie, de déposer ou déconnecter les composant électriques (calculateurs...) qui se trouvent près de la zone de réparation et qui pourraient être endommagés par la chaleur et le passage de courant.

  1. Calculateur du système d'antiblocage des roues
  2. Calculateur d'injection
  3. Batterie
  4. Calculateur de Boîte de vitesses automatique (selon version)
  5. Lecteur de Carte RENAULT
  6. Unité Centrale de Communication
  7. Tableau de commande de climatisation
  8. Autoradio et navigation
  9. Afficheur sur tableau de bord
  10. Moteurs de lève-vitre impulsionnel multiplexé
  11. Synthèse de parole
  12. Capteurs de choc latéral
  13. Calculateur d'airbag
  14. Tableau de bord (version haut de gamme)
  15. Verrou électrique de colonne de direction
  16. Unité Centrale Habitacle
  17. Calculateur de lampes au Xénon
  18. Système de mémorisation du poste de conduite
  19. Calculateur du système d'aide au stationnement
  20. Changeur de disques

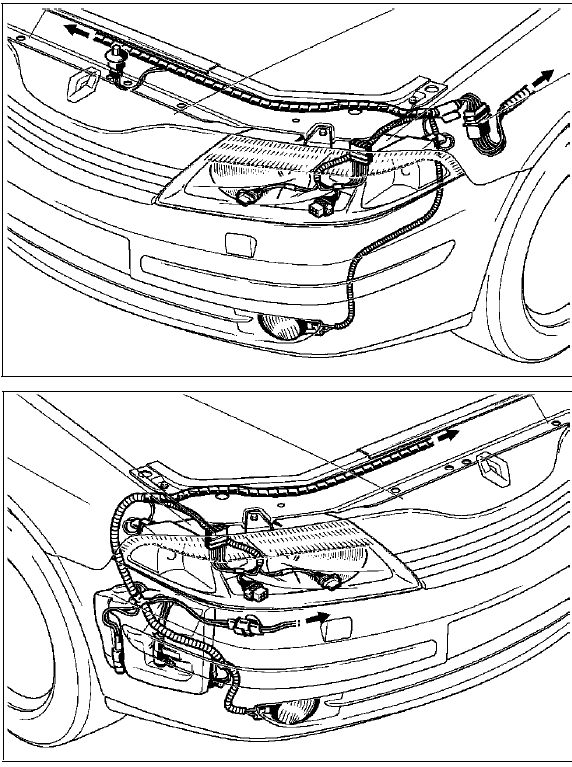

 Face avant
 Face avant

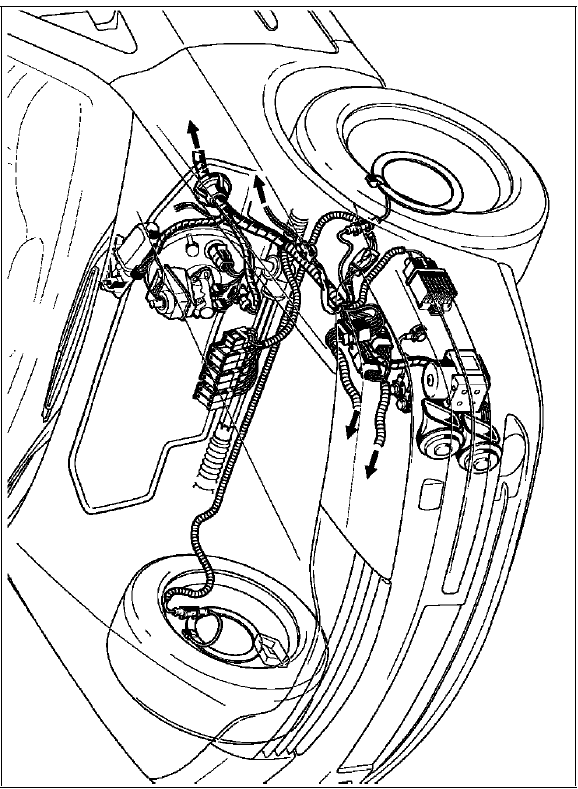

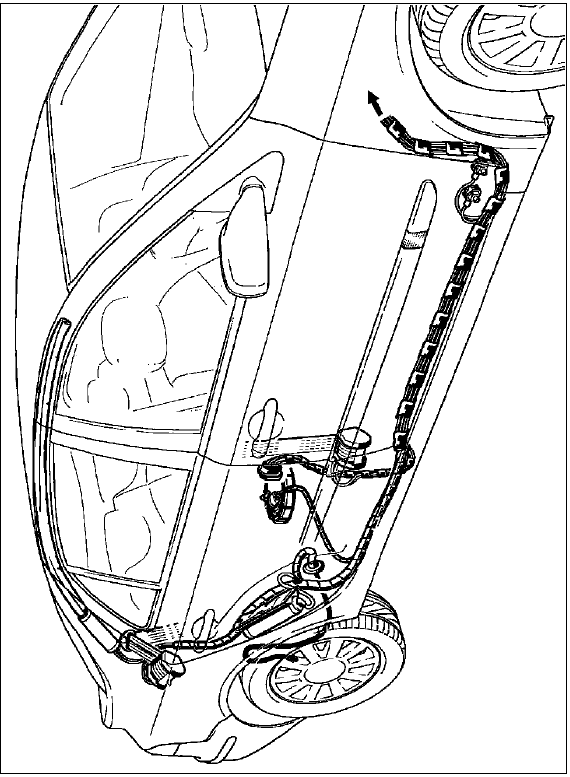

Cote de caisse

Cote de caisse

 Cote de caisse
 Cote de caisse

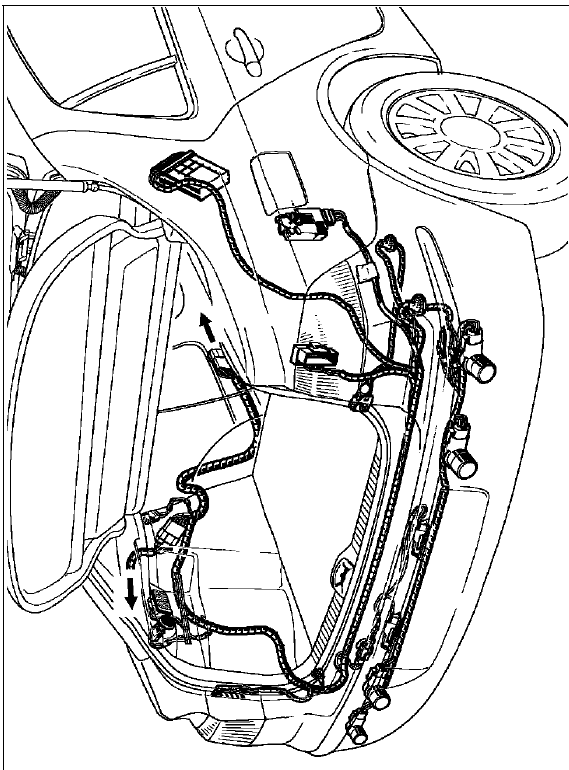

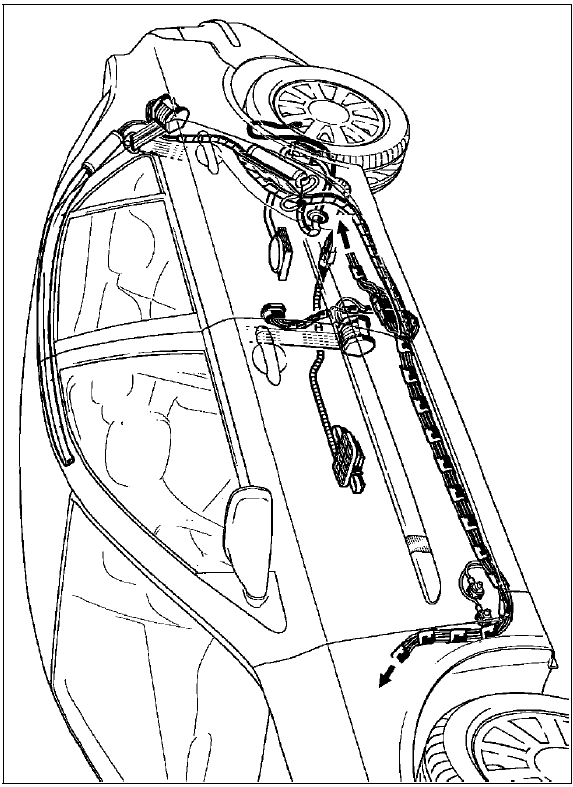

Parties arriere

Parties arriere

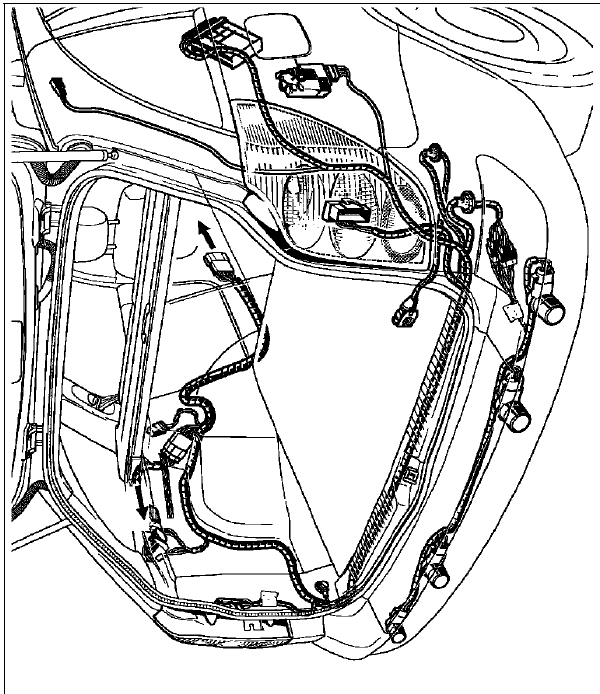

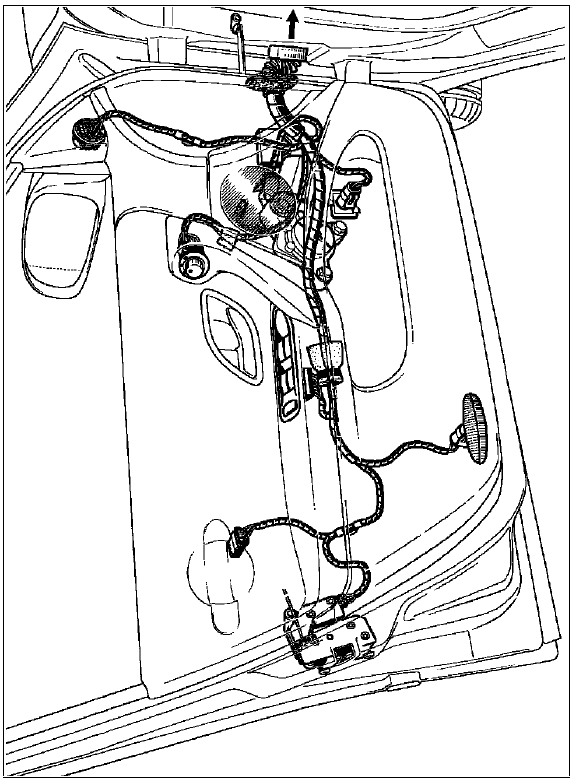

Portes avant

Portes avant

 Portes avant
 Portes avant

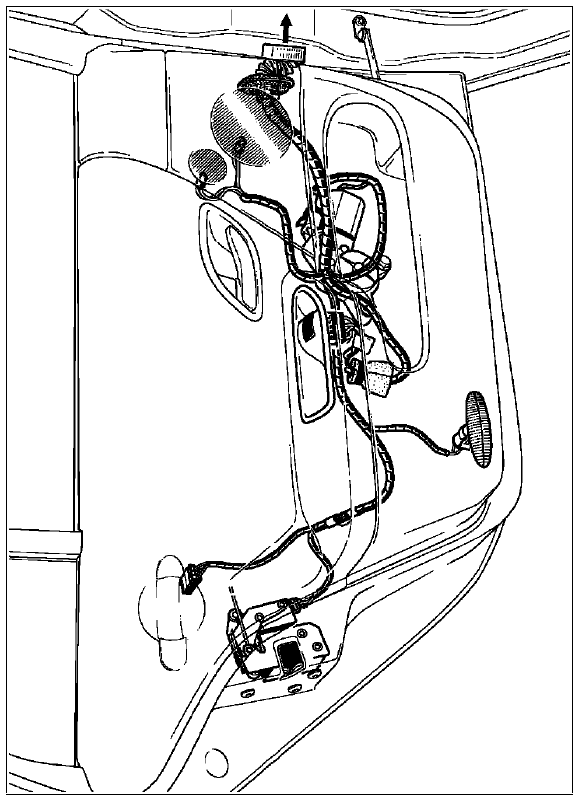

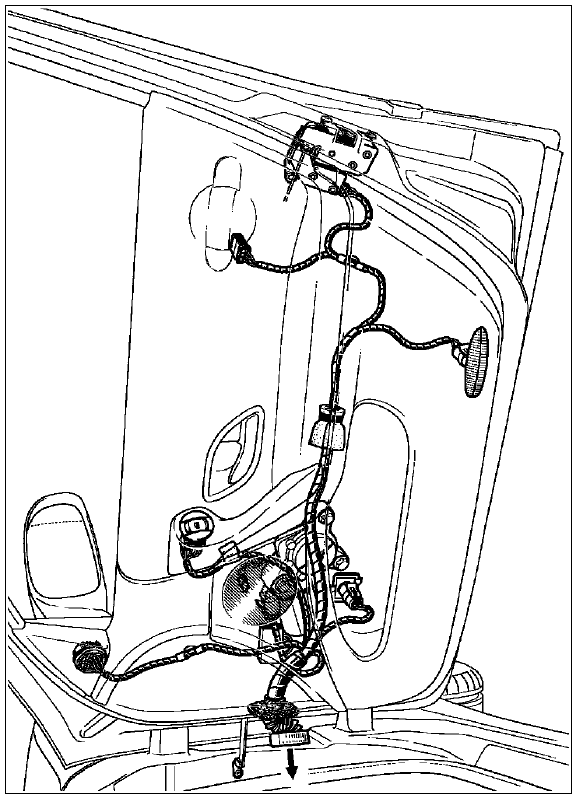

Portes arriere

Portes arriere

 Portes arriere
 Portes arriere

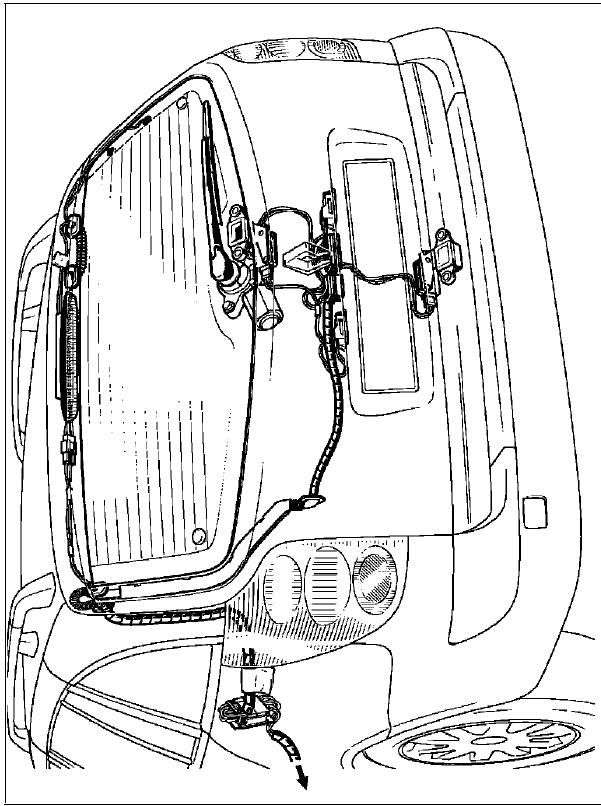

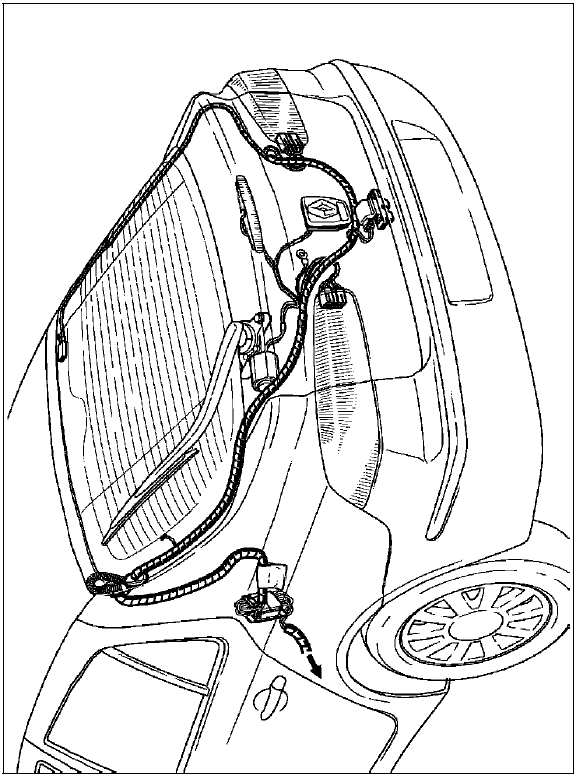

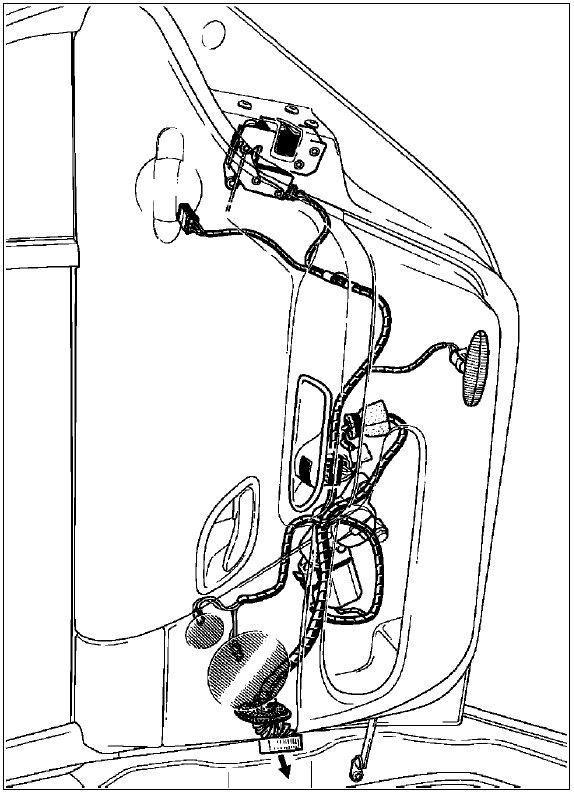

Hayons

Hayons

 Hayons
 Hayons

Désignation des pièces (éclaté)

    Légende des vignettes utilisées dans le document
