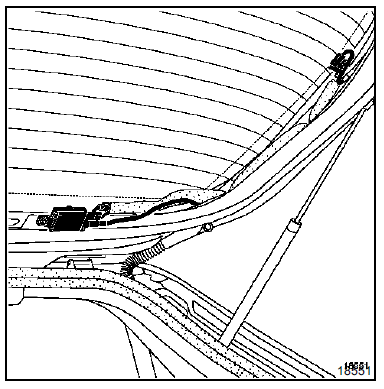

ANTENNE SERIGRAPHIEE
L'antenne sérigraphiée est située :
Ce système nécessite un amplificateur alimenté par l'autoradio situé :
Moteur K4M
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Déposer :
la roue avant droite,
le passage de roue avant droit
la protection sous moteur.
Mettre en place le support moteur Mot. 1453 avec les
sang ...
Architecture électrique et électronique
IMPLANTATION DES CALCULATEURS DANS LE VEHICULE
RAPPEL : lors de soudure sur le véhicule il convient :
de déconnecter la batterie,
de déposer ou déconnecter les composant électriques (calculateurs...) qui se
trouvent près de la zone de
réparation ...
Calculateur
AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 & ...
