RTA - Renault Laguna: Allonge inférieure de passage de roue extérieur
Le remplacement de cette pièce est une opération liée au remplacement du passage de roue extérieur pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

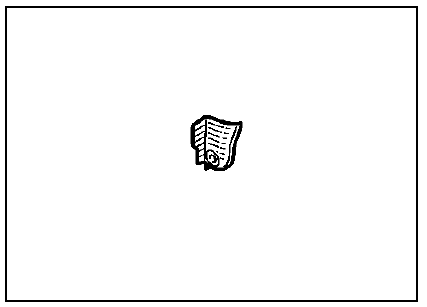

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

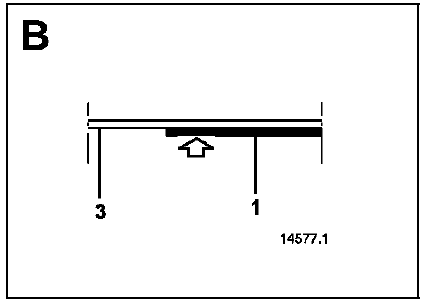

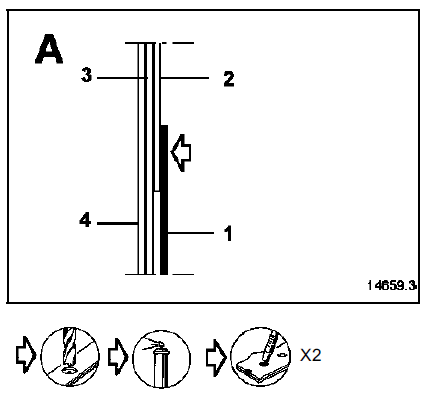

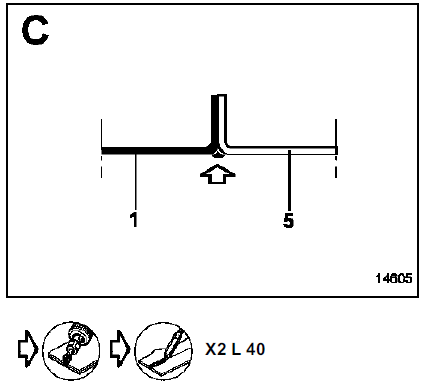

PIECES CONCERNEES (épaisseur en mm) :
Allonge inférieure de passage de roue extérieur - 1,2
Passage de roue extérieur - 0,8
Renfort de bas de caisse - 1,2
Fermeture de bas de caisse - 1,5
Boîtier support fixation train - 1,2
Passage de roue intérieur
