RTA - Renault Laguna: Airbag conducteur

L'airbag conducteur est équipé d'un sac gonflable spécifique (coussin avec marquage SRP). Le sac peut se gonfler différemment (petit ou grand volume) en fonction de la gravité du choc ou de la position du réglage du siège conducteur.

Avec ce montage, le coussin airbag est lié à la ceinture de sécurité face à lui.

La calibration du système de retenue programmée de la ceinture est spécifique et complémentaire à ce type de coussin airbag.

Description

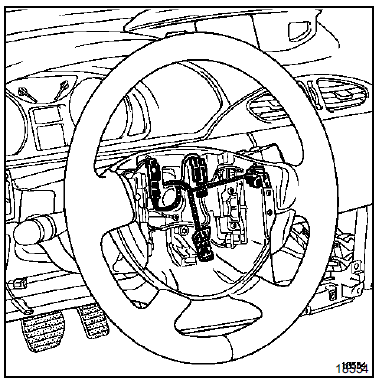

Il est situé dans le coussin du volant.

Il comporte :

  • un sac gonflable à deux niveaux,
  • un générateur de gaz pyrotechnique avec ces deux allumeurs.

Ces éléments ne peuvent pas être dissociés.

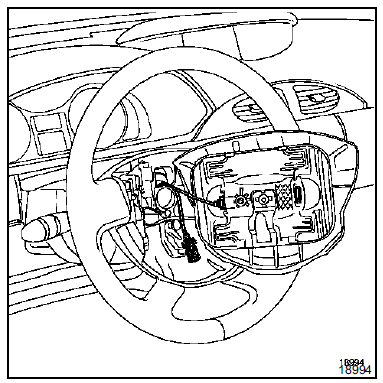

Pour se déployer, le sac gonflable déchire le couvercle

Pour se déployer, le sac gonflable déchire le couvercle du volant.

NOTA : ce système est opérationnel après la mise du contact.

IMPORTANT : en cas de déclenchement d'airbag, remplacer impérativement le volant de direction et sa vis de fixation.

DEPOSE

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneur ou airbag) prés d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.

IMPORTANT : avant la dépose d'un coussin airbag, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag au tableau de bord s'allume contact mis.

IMPORTANT : lors de toute dépose de volant, il est impératif de débrancher les connecteurs de l'airbag (A) et (B).

L'airbag est muni d'un connecteur qui se met en court circuit lorsqu'il est débranché de façon à éviter tout déclenchement intempestif.

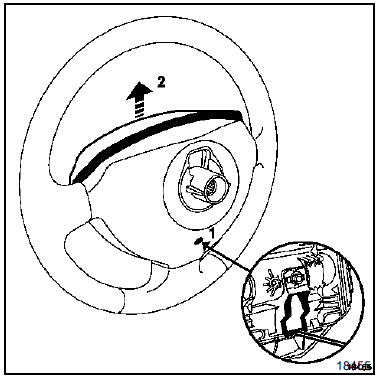

  • insérer un tournevis (type T30 ou une tige de derrière le volant, 6 mm) dans l'orifice (1) situé derrière le volant,
  • lever (2) l'airbag afin de le faire coulisser,
  • déclipser les sécurités des connecteurs,
  • débrancher les deux connecteurs d'alimentation des générateurs.

IMPORTANT : se reporter au chapitre "Procédure

IMPORTANT : se reporter au chapitre "Procédure de destruction" pour la mise au rebut d'un coussin airbag non déclenché.

RAPPEL : lors d'un déclenchement des prétensionneurs de ceinture ou des airbags, le boîtier électronique se verrouille définitivement et allume le témoin airbag au tableau de bord. Le boîtier électronique doit alors obligatoirement être remplacé (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).

REPOSE

  • brancher le fil de masse,
  • mettre les deux connecteurs en place et verrouiller les sécurités,
  • positionner le coussin sur le volant,
  • le faire coulisser vers le bas afin de le clipser.

IMPORTANT : après avoir tout remonté, effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique, sinon voir document diagnostic.
