RTA - Renault Laguna: Aide à la recherche de court-circuits sur le réseau
CONSIGNES

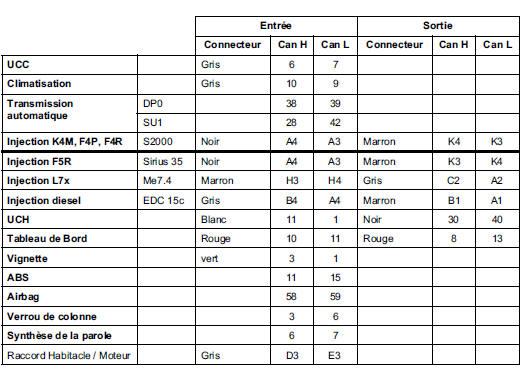

Se munir du schéma du réseau multiplexé du véhicule (schéma de la prise diagnostic). Couper le contact, retirer le badge du lecteur.
Vérifier que les lanternes soient éteintes, Attendre 1 minute.
En cas de court-circuit au +batterie, laisser la batterie branchée.
La procédure consiste à déconnecter petit à petit les éléments du réseau et à isoler la partie défaillante.
Déconnecter le raccord habitacle - moteur gris.
- vérifier l'état de la connectique sur le connecteur côté moteur et sur le connecteur côté habitacle,
- vérifier si le défaut a disparu côté habitacle et côté moteur.
Quelle est la partie en défaut ? Après chaque déconnexion :
- vérifier si le défaut a disparu (dans ce cas changer le calculateur),
- vérifier l'état des connecteurs et des clips, leur bon isolement
- rebrancher.
| moteur | L'ordre de déconnexion conseillé des calculateurs moteur est le
suivant.
Débrancher d'abord la boîte de vitesses automatique ou le GPL. Débrancher l'injection et identifier la partie en défaut : injection - raccord habitacle injection - boîte de vitesses automatique ou GPL |
| habitacle | L'ordre de déconnexion conseillé des calculateurs habitacle est le
suivant.
Débrancher le verrou colonne la climatisation, l'Unité Centrale Habitacle (et identifier la partie en défaut : Unité Centrale Habitacle - Climatisation ou Unité Centrale Habitacle - reste du véhicule), le tableau de bord et la synthèse de la parole (et identifier la partie en défaut : Tableau - Synthèse de la parole ou Tableau - reste du véhicule), l'Unité Centrale de Communication (si l'option est présente), la vignette centrale, l'Airbag, l'ABS. |
Si le défaut n'a pas disparu vérifier l'état du câblage.
Si le défaut n'est pas visible, changer le câblage.
Ségments non traités
CONSIGNES
Sur ce véhicule, les seuls segments ne pouvant être diagnostiqués sont :
le segment de la prise diagnostic,
le segment de la vignette (afficheur portes et roues),
...
Configuration du réseau
CONSIGNES
Sur ce véhicule, les calculateurs contenant la configuration sont :
l'ABS
l'airbag
La saisie de la configuration se fait contact mis.
Elle est lancée automatiqueme ...
