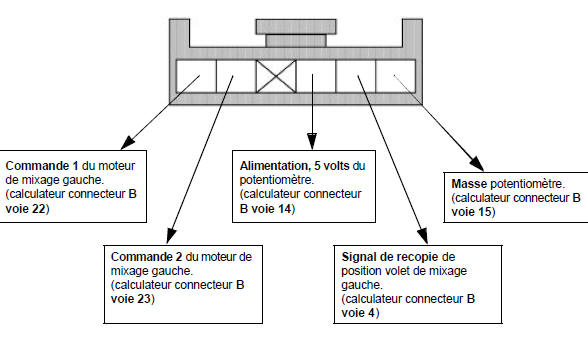

Connecteur du moteur de mixage gauche (vue de derriere)

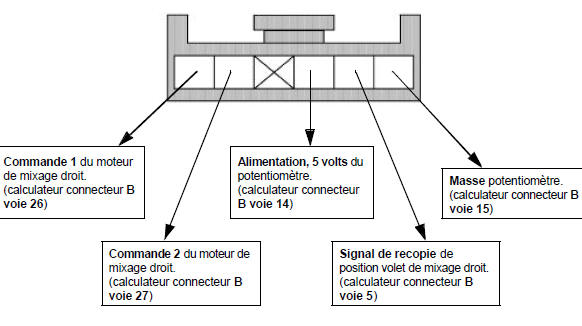

Connecteur du moteur de mixage droit (vue de derriere)

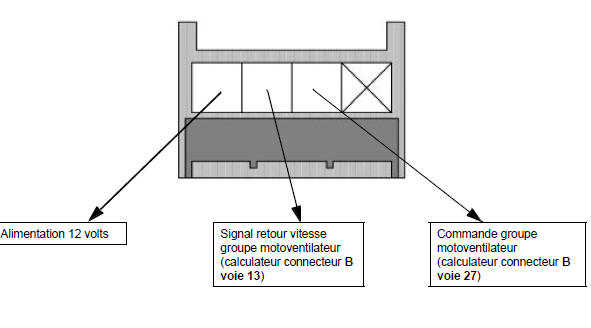

Connecteur 4 voies noir du module de puissance du motoventilateur
(vue de derriere)

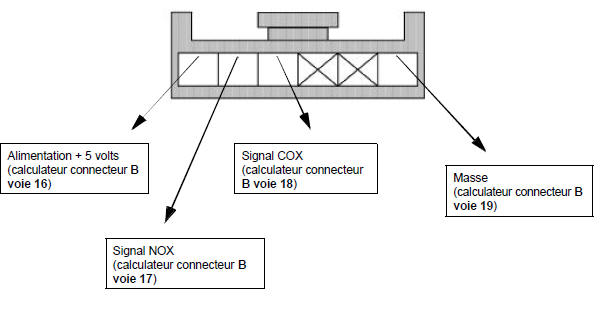

Connecteur du capteur de toxicite (vue de derriere)

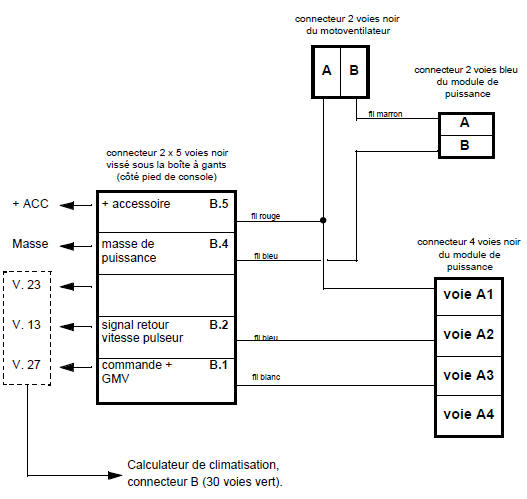

Sous faisceau groupe motoventilateur habitacle (sous boîte à gants)
Remplacement du calculateur de climatisation :
- S'assurer que le contact soit coupé.
- Remplacer le calculateur (tableau de commande).
- Mettre le contact et mettre en oeuvre l'outil de diagnostic.
- Effectuer la configuration du calculateur en fonction des options présentes sur le véhicule.
- Aller dans le menu "lecture de configuration" et vérifier la bonne prise en compte des configurations.
- Faire un contrôle des défauts et appliquer la démarche de diagnostic correspondant aux éventuels défauts remontés.
- Effectuer un effacement des éventuels défauts mémorisés
- Démarrer le moteur, mettre la climatisation en marche et s'assurer du bon fonctionnement de celle-ci.
CORRESPONDANCE DES COULEURS DES CONNECTEURS DU CALCULATEUR :
- Le connecteur 30 voies gris du calculateur de climatisation se nomme dans la note : connecteur A.
- Le connecteur 30 voies vert du calculateur de climatisation se nomme dans la note : connecteur B.
Interprétation des défauts
CALCULATEUR
CONSIGNES
Rien à signaler.
Vérifier le branchement et l'état des connecteurs du tableau de commande de
climatisation.
Remettre en état si nécess ...
Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à
l'outil de
diagnostic (les valeurs indiquées dans ce contrôle de confor ...
D'autres materiaux:
Architecture électrique et électronique
IMPLANTATION DES CALCULATEURS DANS LE VEHICULE
RAPPEL : lors de soudure sur le véhicule il convient :
de déconnecter la batterie,
de déposer ou déconnecter les composant électriques (calculateurs...) qui se
trouvent près de la zone de
réparation ...
Ressort et Amortisseur
DEPOSE
Mettre en place les coupelles appropriées sur l'outil de
compression et positionner l'ensemble sur le ressort.
Comprimer le ressort jusqu'au décollement de celui-ci
sur les appuis de coupelles.
A l'aide de l'outil, déposer l'écrou de tige d'amort ...
Aide
REMPLACEMENT DU CALCULATEUR
Lors du remplacement du calculateur de transmission automatique il est
nécessaire de charger dans le nouveau
calculateur, le niveau de vieillissement d'huile de TA en mémoire dans le
calculateur à remplacer.
Appliquer la procédure suiv ...
