Moteur F9Q

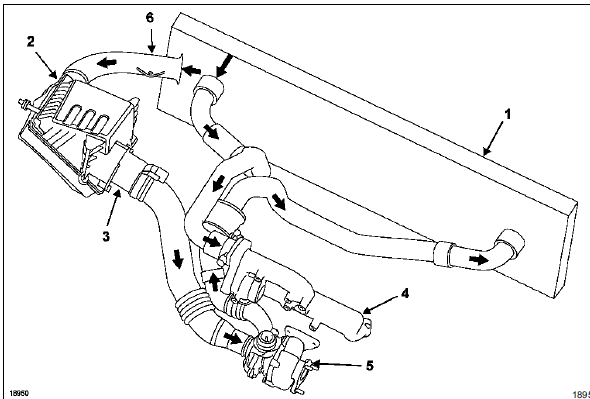

Schema du circuit d'admission d'air

 Schema du circuit d'admission d'air
 Schema du circuit d'admission d'air

  1. Echangeur air-air
  2. Filtre à air
  3. Débitmètre
  4. Collecteur d'admission
  5. Turbocompresseur
  6. Entrée d'air
    Résonateur d'air
    Moteurs 12 K4M et F4P Le circuit d'admission d'air est équipé d'un résonateur d'air (1) permettant d'absorber certaines ondes de pression et de diminuer les bruyances d'admissi ...

    Filtre à air
    Rechange de l'element filtrant Moteurs  F4P ET K4M Déposer : le résonateur d'air et débrancher le tuyau de dépression du servo-frein (côté col ...
