Notice d'utilisation - Renault Laguna III: Aérateurs

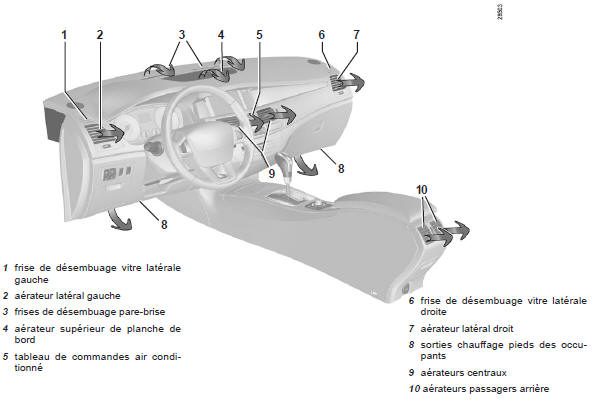

Sorties d'air
Sorties d'air
- frise de désembuage vitre latérale gauche
- aérateur latéral gauche
- frises de désembuage pare-brise
- aérateur supérieur de planche de bord
- tableau de commandes air conditionné
- frise de désembuage vitre latérale droite
- aérateur latéral droit
- sorties chauffage pieds des occupants
- aérateurs centraux
- aérateurs passagers arrière
Débit
Débit
Manoeuvrez la molette 1 (au-delà du point dur).
Vers le haut : ouverture maximale.
Vers le bas : fermeture.
Manoeuvrez la molette 3 (au-delà du point dur).
Vers la droite : ouverture maximale.
Vers la gauche : fermeture.

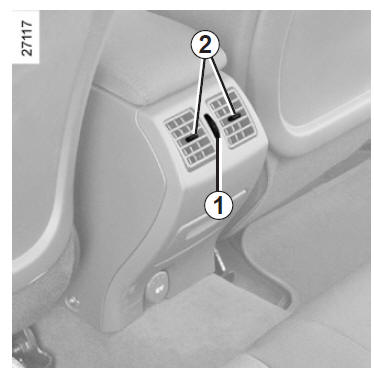

Orientation
Orientation
Droite/gauche : manoeuvrez les curseurs 2 vers la droite ou vers la gauche.
Haut/bas : baissez ou levez les curseurs 2.
Orientation
Contre des mauvaises odeurs dans votre véhicule, n'utilisez que des systèmes conçus à cet effet. Consultez un Représentant de la marque.
| Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur...). Risque de dégradation ou d'incendie. |
