RTA - Renault Laguna:  Unité centrale de communication

UNITE CENTRALE DE COMMUNICATION

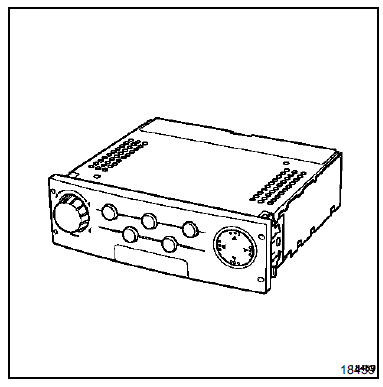

Pour fonctionner, le calculateur de navigation Carminat doit être accompagné d'une Unité Centrale de Communication. Celle-ci, située au-dessus de l'autoradio, comporte le clavier.

L'Unité Centrale de Communication permet :

L'Unité Centrale de Communication permet :

  • de gérer le réglage automatique de l'heure,
  • d'effectuer des liaisons entre le réseau multiplexé du véhicule et le réseau multiplexé spécifique au système Carminat,
  • d'utiliser les données multiplexées (vitesse véhicule, info marche arrière, température extérieure..),
  • de gérer la commande au volant de l'autoradio,
  • gérer les conditions d'arrêt, les configurations du véhicule et du système,
  • de gérer l'affichage sur l'écran,
  • de recevoir les messages du système "information trafic",
  • de gérer les messages de la synthèse de parole.

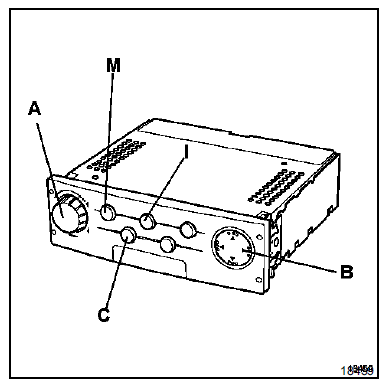

LE CLAVIER

Le clavier est intégré à l'unité Centrale de Communication. Il est composé :

  • d'une touche rotative (A) qui permet :
  • de se déplacer dans les différents menus,
  • de valider,
  • d'un pavé (B) de déplacement qui permet :
  • de se déplacer sur la carte en mode manuel,
  • de faire un choix dans les différents menus,
  • d'une touche menu (M) qui permet :
  • de revenir au menu précédent,
  • d'une touche (I) qui permet :
  • de répéter le message,
  • d'une touche (C) qui permet :
  • de couper la synthèse de parole,
  • de touches (+) et (-) qui permettent d'augmenter et diminuer le volume des messages.

DEPOSE REPOSE

DEPOSE REPOSE

La dépose de l'unité de communication s'effectue à l'aide des outils de dépose d'autoradio Ms. 1373.

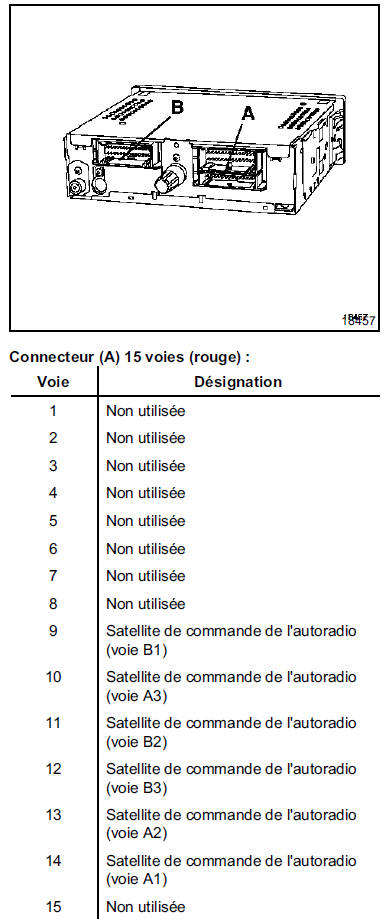

AFFECTATIONS DES CONNECTEURS

Connecteur (B) 30 voies (gris) :

Connecteur (B) 30 voies (gris) :

IMPORTANT : après chaque dépose ou

IMPORTANT : après chaque dépose ou remplacement de l'Unité Centrale de Communication, procéder à l'initialisation du système.

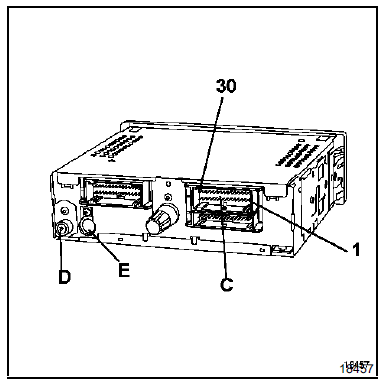

(D) et (E) : entrée et sortie d'antenne radio pour le

(D) et (E) : entrée et sortie d'antenne radio pour le système "information trafic".

Connecteur (C) 30 voies (vert) :

IMPORTANT : après chaque dépose ou

IMPORTANT : après chaque dépose ou remplacement de l'Unité Centrale de Communication, procéder à l'initialisation du système.
