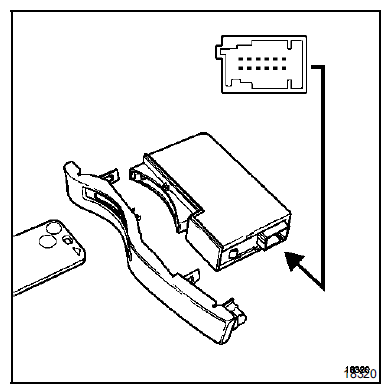

Le lecteur de carte RENAULT contient deux contacteurs pour le fonctionnement du véhicule :
- un contacteur situé à mi-course pour l'alimentation des accessoires (+ SERVITUDE),
- un contacteur lorsque la carte est en butée dans le fond du lecteur (+ APRES CONTACT).
NOTA : la carte RENAULT est verrouillée dans le lecteur dès que l'Unité Centrale Habitacle a reçu l'information "moteur tournant" du calculateur d'injection. Elle est libérée lorsque le moteur est arrêté.
Le lecteur de carte RENAULT sert également :
- de récepteur radiofréquence pour la condamnation et la décondamnation des ouvrants,
- d'antenne transpondeur pour la fonction antidémarrage et reconnaissance de la carte RENAULT (voir chapitre antidémarrage).
- de témoin de non reconnaissance de carte RENAULT.
- d'éclairage intérieur.
