Plafonnier

Plafonnier
Plafonnier

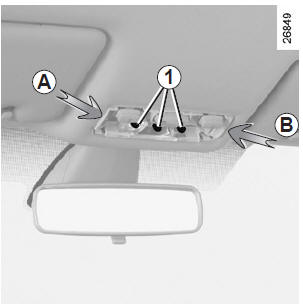

Insérez un outil type tournevis plat en déclippant le cache de l'éclaireur, côté A puis côté B.

Dégagez la lampe 1 concernée.

Type de lampe : W5W.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Éclaireurs de portes


Éclaireurs de portes

Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur 2.

Tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.

Éclaireurs de sol avant


Éclaireurs de sol avant

Ils sont situés derrière la planche de bord et en partie inférieure.

Tournez d'un quart de tour le portelampe 3 et sortez la lampe.

Type de lampe : W5W.

Éclaireurs de coffre


Éclaireurs de coffre

Déclippez l'éclaireur 4 à l'aide d'un outil type tournevis plat.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Déconnectez l'éclaireur.

Déconnectez l'éclaireur.

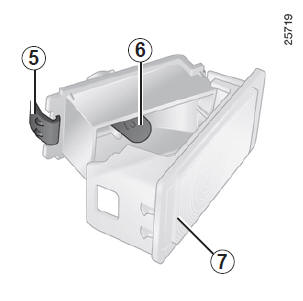

Appuyez sur la languette 5 pour dégager le diffuseur 7 et accéder à la lampe 6.

Type de lampe : W5W.

    Versions berline et break
