RTA - Renault Laguna: Sonde de température extérieure
La sonde extérieure a pour but d'informer de la température externe au véhicule.
C'est une thermistance à coefficient de température négative (CTN).
SITUATION

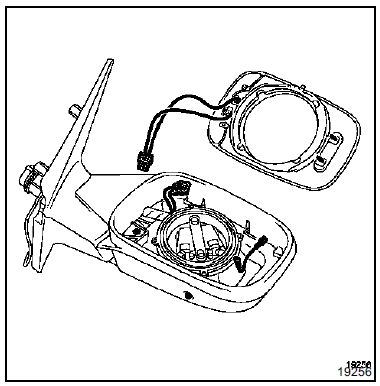

La sonde se situe dans le rétroviseur gauche.
DEPOSE
Déposer :
- la glace du rétroviseur,

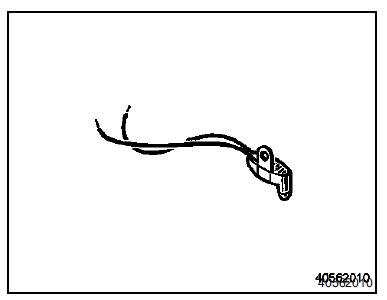

- l'ensemble de la sonde.
Sectionner le câblage de la sonde.
REPOSE
Réaliser une épissure avec la nouvelle sonde.
Procéder en sens inverse de la dépose.
