RTA - Renault Laguna: Enjoliveur de bas de hayon break
DEPOSE

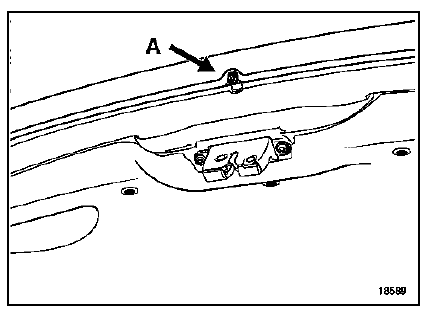

Déposer la vis de fixation centrale (A) (étoile T 20).

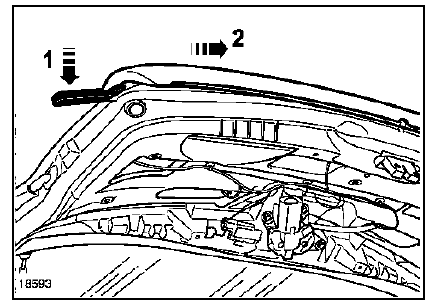

Insérer l'outil de dépose des vitres de rétroviseur (Car. 1363) entre le hayon et l'enjoliveur.
Faire levier en (1).
Déposer l'enjoliveur en (2).
Grilles d'auvent
DEPOSE de la demi-grille gauche
Après avoir déposé les bras d'essuie-vitre (outil
Elé. 1552),
déposer :
le joint de cloison de chauffage (A),
les tr ...
D'autres materiaux:
Remorquage
Avant tout remorquage, déverrouillez
la colonne de direction : pied sur l'embrayage,
engagez le premier rapport
(levier en position N ou R pour les véhicules
à boîte de vitesses automatique),
insérez la carte RENAULT dans
le lecteur de carte puis appuyez deux
...
Boîte de vitesses
VIDANGE : bouchon (1)
REMPLISSAGE : bouchon (2)
Moteurs F4P et K4M
Boîte de vitesses mécanique
Moteurs F4P et K4M
Boîte de vitesses automatique
Moteurs F4P et K4M
Boîte de vitesses automatique
Moteurs F4P et K4M
Moteur F9Q
Moteur F9Q
...
Roulement d'arbre d'embrayage
REMPLACEMENT
Cette opération s'effectue après avoir désaccouplé la
boîte de vitesses du moteur et déposé l'embrayage et
le volant moteur.
DEPOSE
Extraire le roulement à l'aide de l'outil Mot. 11.
REPOSE
Monter le roulement neuf. C ...
