RTA - Renault Laguna: Renfort de pied avant

Le remplacement de cette pièce est une opération complémentaire au remplacement du pied avant pour une collision latérale avant.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

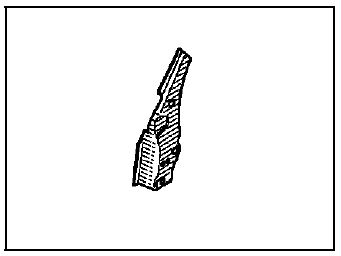

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Renfort d'articulation

Cage de fixation charnière

Plaquette de fixation charnière

Renfort charnière

Ecrou soudé

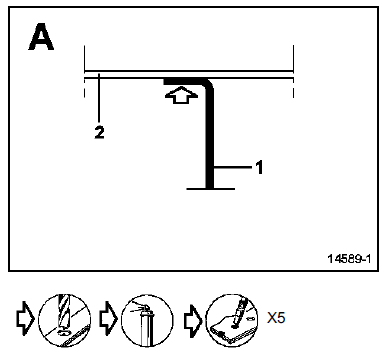

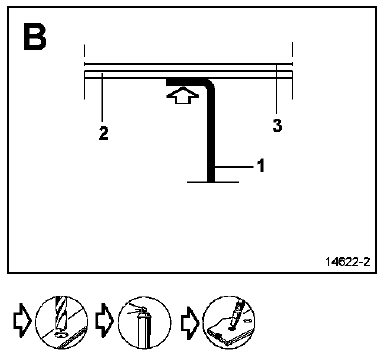

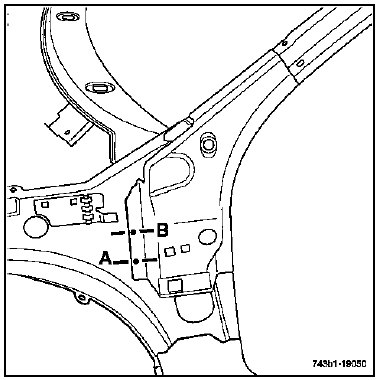

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Renfort de pied avant - 1.5
  2. Côté d'auvent - 2
  3. Cloison de chauffage - 1,8/0,8
