RTA - Renault Laguna: Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

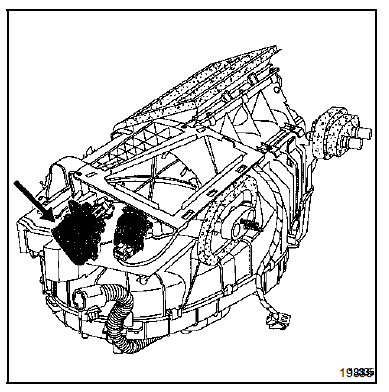

Le moteur de recyclage est accessible après avoir déposé la poutre (voir méthode dépose de l'évaporateur).
DEPOSE
Débrancher la connectique.
Déposer :
- les deux vis de fixation du moteur de recyclage,
- le moteur de recyclage.
REPOSE
Procéder en sens inverse de la dépose.
