RTA - Renault Laguna: Contacteurs lève-vitres électriques

RTA - Renault Laguna / Equipement électrique / Commande signalisation / Contacteurs lève-vitres électriques

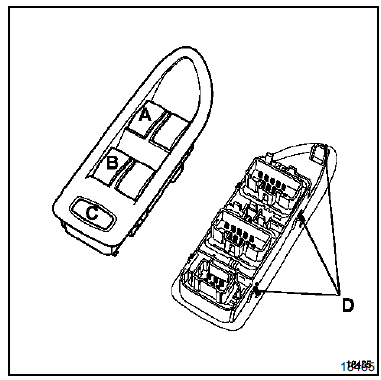

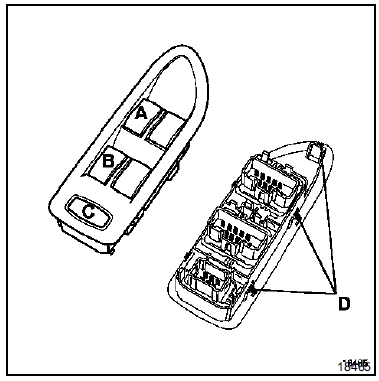

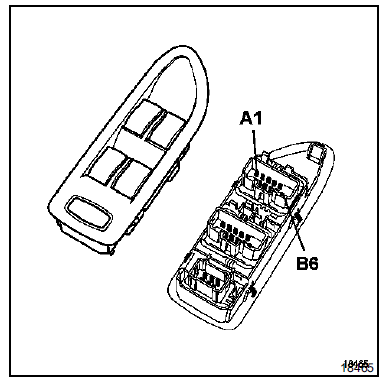

PLATINE D'ACCOUDOIR (la plus complète)

  1. Contacteur lève-vitres conducteur et passager avant
  2. Contacteur lève-vitres arrière droit et gauche
  3. Contacteur condamnation lève-vitres arrière et portes arrière (selon version)

DEPOSE DES CONTACTEURS

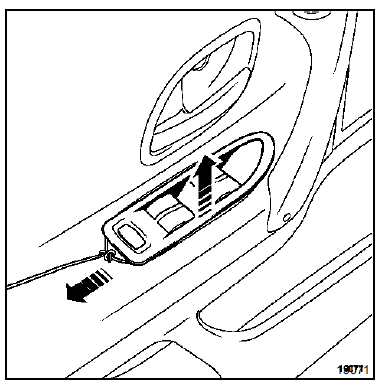

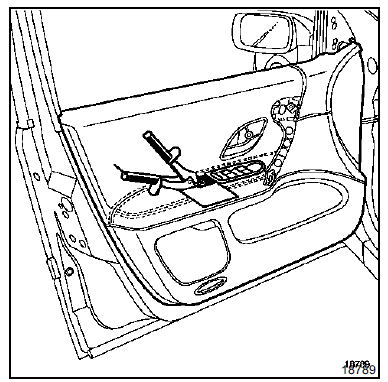

La platine de commande des lève-vitres est clipsé par des languettes (D) sur le panneau de porte.

Pour le déposer, deux solutions sont efficaces :

  • utiliser une pince à garnitures,

  • utiliser un fil électrique afin d'appuyer sur les verrous.

Débrancher les connecteurs.

Débrancher les connecteurs.

Dégager les contacteurs en pressant les languettes (D)

CONTACTEURS LEVE-VITRES AVANT SUR PORTE

CONTACTEURS LEVE-VITRES AVANT SUR PORTE CONDUCTEUR

Trois types de contacteurs de lève-vitres avant

Trois types de contacteurs de lève-vitres avant peuvent équiper le véhicule :

  • Lève-vitre impulsionnel conducteur / Lève-vitre électrique passager

Commande lève-vitre conducteur à deux positions (normale et impulsionnelle) et commande simple position pour la vitre passager.

  • Lève-vitre impulsionnel conducteur et passager non multiplexé

Commande lève-vitre conducteur et passager à deux positions (normale et impulsionnelle).

  • Lève-vitre impulsionnel multiplexé

Physiquement, ce montage est identique au modèle non multiplexé, mais câblé différemment.

Pour plus de précisions sur les systèmes de lève-vitre électrique, consulter le chapitre 87.

NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + après contact (pas d'éclairage de nuit).

CONTACTEUR LEVE-VITRE ARRIERE SUR PORTE CONDUCTEUR

Deux types de contacteurs doubles peuvent équiper le

Deux types de contacteurs doubles peuvent équiper le véhicule :

  • Lève-vitre électrique

Commandes arrière gauche et arrière droite à une seule position.

  • Lève-vitre impulsionnel

Commandes arrière gauche et arrière droite à deux positions (commande normale et impulsionnelle pour les vitres arrière).

Pour plus de précisions sur les systèmes de lèvevitres électriques, consulter le chapitre 87.

NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + après contact (pas d'éclairage de nuit).

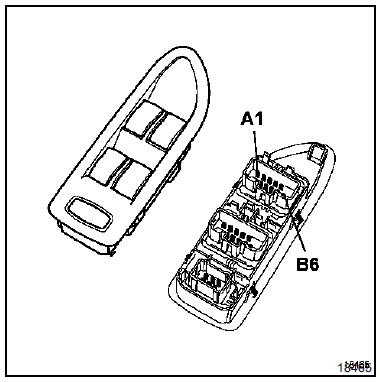

  • Lève-vitre impulsionnel conducteur / Lève-vitre électrique passager connecteur noir (direction à gauche)

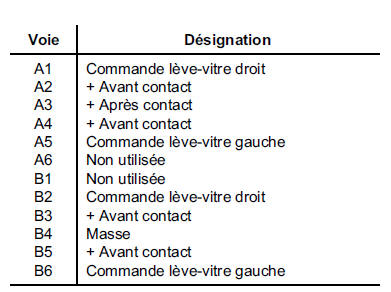

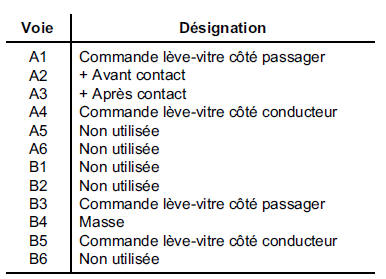

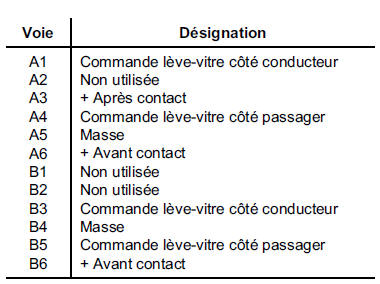

BRANCHEMENT

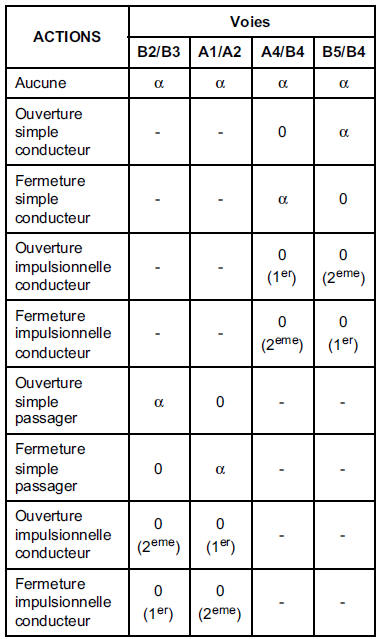

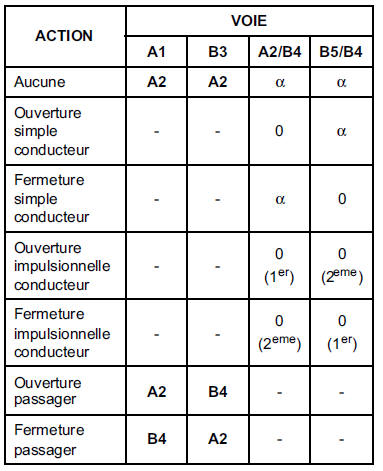

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

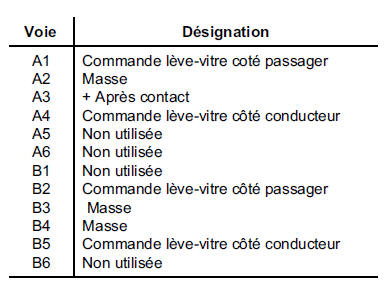

  • Lève-vitre impulsionnel conducteur / Lève-vitre électrique passager connecteur noir (direction à droite)

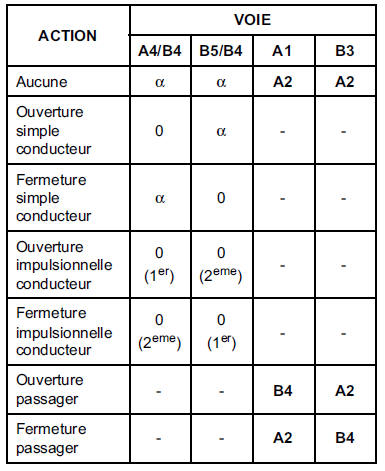

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

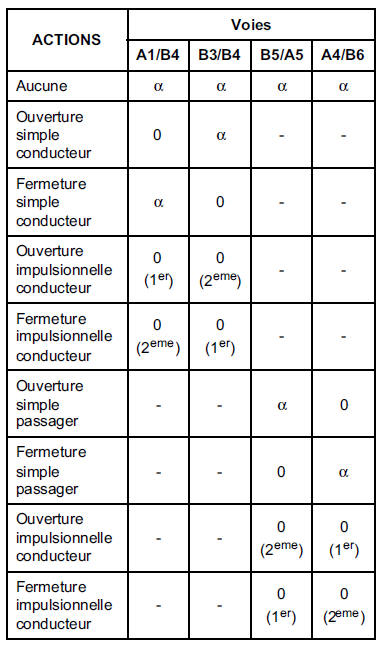

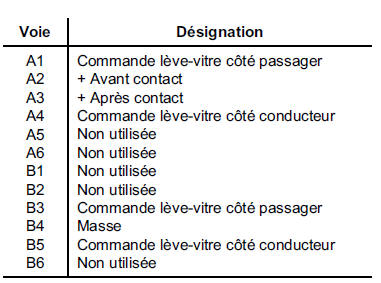

  • Lève-vitre impulsionnel conducteur et passager non multiplexé connecteur gris (direction à gauche)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

  • Lève-vitre impulsionnel conducteur et passager non multiplexé connecteur gris (direction à droite)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

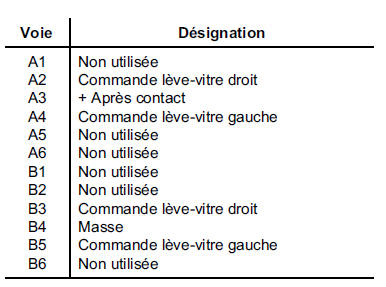

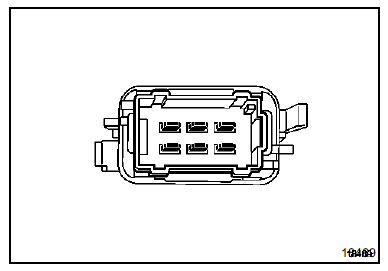

  • Lève-vitre impulsionnel multiplexé connecteur noir (tous types)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

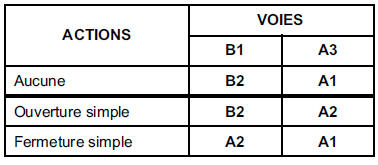

  • Lève-vitre électrique arrière simple : connecteur blanc

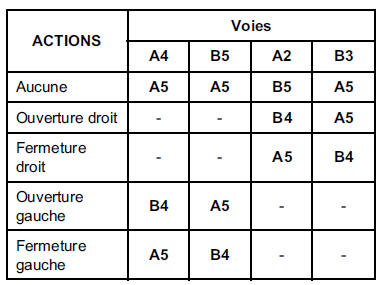

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

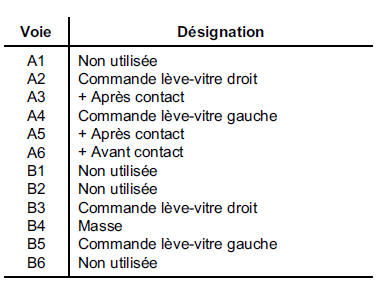

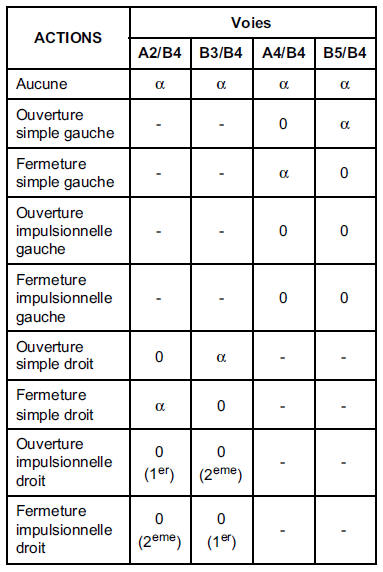

  • Lève-vitre arrière impulsionnel : connecteur marron

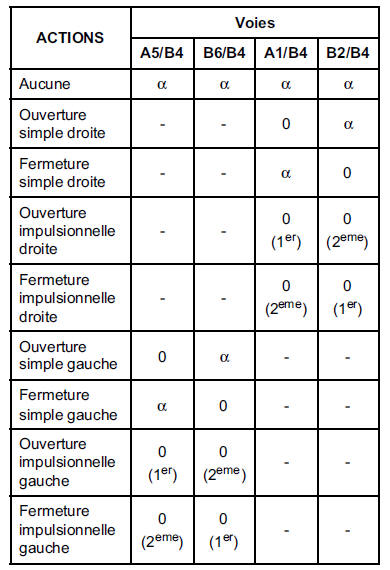

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

CONTACTEUR LEVE-VITRE PASSAGER SUR

CONTACTEUR LEVE-VITRE PASSAGER SUR PORTE PASSAGER

Trois types de contacteurs de lève-vitres avant

Trois types de contacteurs de lève-vitres avant peuvent équiper le véhicule :

  • Lève-vitre électrique simple
  • Lève-vitre impulsionnel non multiplexé
  • Lève-vitre impulsionnel multiplexé

Pour plus de précisions sur les systèmes de lève-vitre électrique, consulter le chapitre 87.

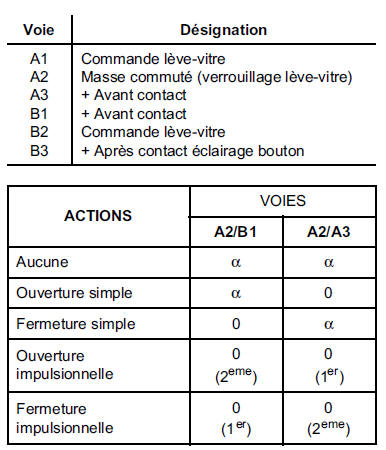

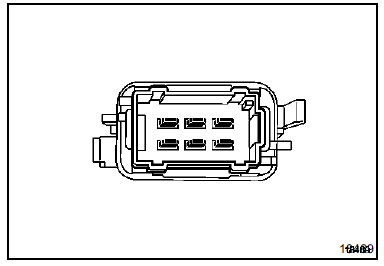

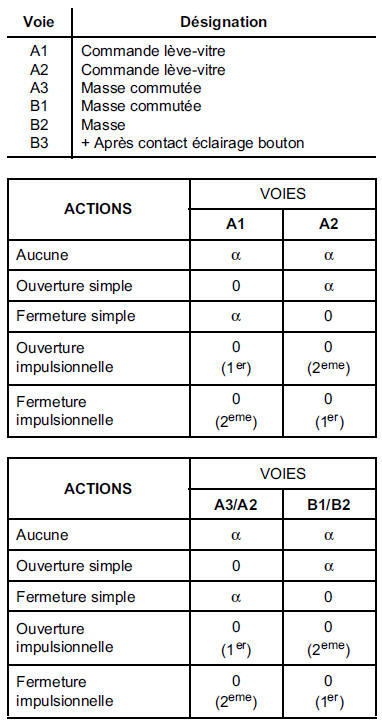

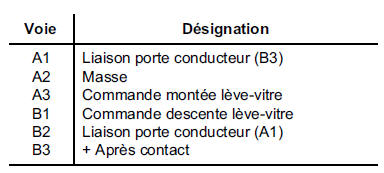

  • Lève-vitre électrique simple : connecteur marron

  • Lève-vitre électrique multiplexé : connecteur gris

NOTA : la résistance du voyant d'éclairage du bouton

NOTA : la résistance du voyant d'éclairage du bouton est égale à 30 Ohms environ

CONTACTEUR LEVE-VITRE ARRIERE SUR PORTES ARRIERE

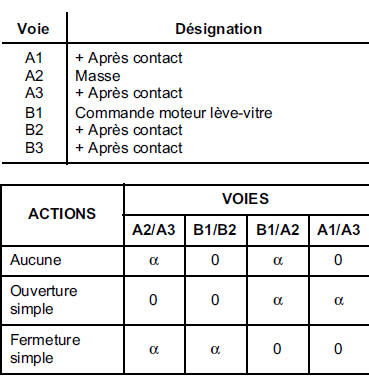

CONTACTEUR LEVE-VITRE SIMPLE

CONTACTEUR LEVE-VITRE SIMPLE

CONTACTEUR LEVE-VITRE ANTI-PINCEMENT

CONTACTEUR LEVE-VITRE ANTI-PINCEMENT

ARRIERE : connecteur blanc

Contacteur sécurité enfant

    Contacteur de condamnation des portes
    La dépose du contacteur nécessite la dépose de la partie supérieure clipsée de la console. Contrôles au multimètre ...

    Contacteur sécurité enfant
    CONTACTEUR DE SECURITE ENFANT Lors de la condamnation, un voyant rouge (piloté par l'Unité Centrale Habitacle) s'allume sur le contacteur. Cet interrupteur est utilisé po ...
